E1协议转换器8E1转4FE 以太网

本系列设备采用大规模FPGA设计，采用反向复用技术，将多条E1电路捆绑起来用于传输4路100BASE-TX的以太网数据，实现了1～8路E1通道至以太网光接口之间的相互转换。此设备能把E1通道收发的信号点对点传输到以太网光接口，实现E1信道与以太网光接口的互连。与一般的远程网桥不同的是，此设备支持1～8路E1信道的灵活配置，能自动检测E1的数量并选择可用的E1，并且允许E1电路之间存在一定的传输时延差。单路线路速率是1984Kbit/s，8路带宽可达15872Kbit/s。

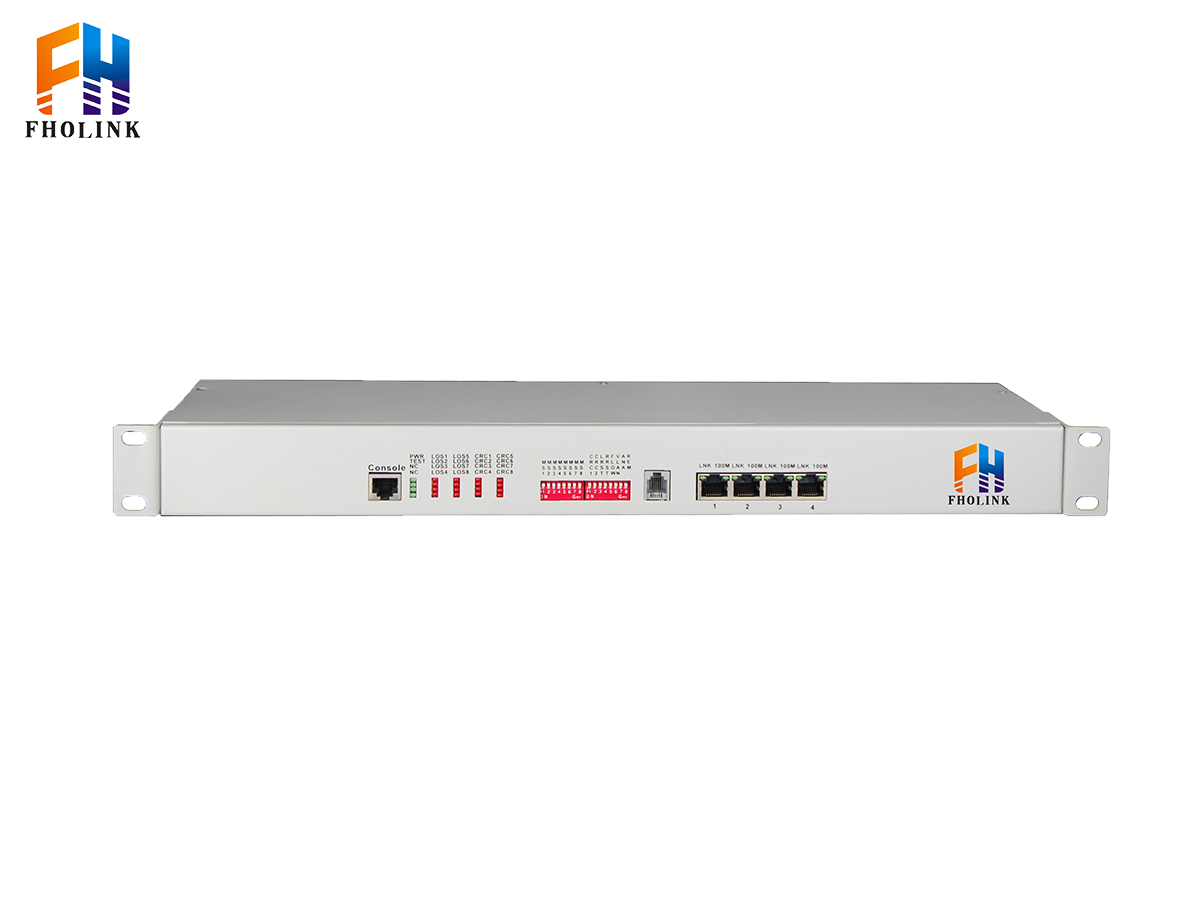

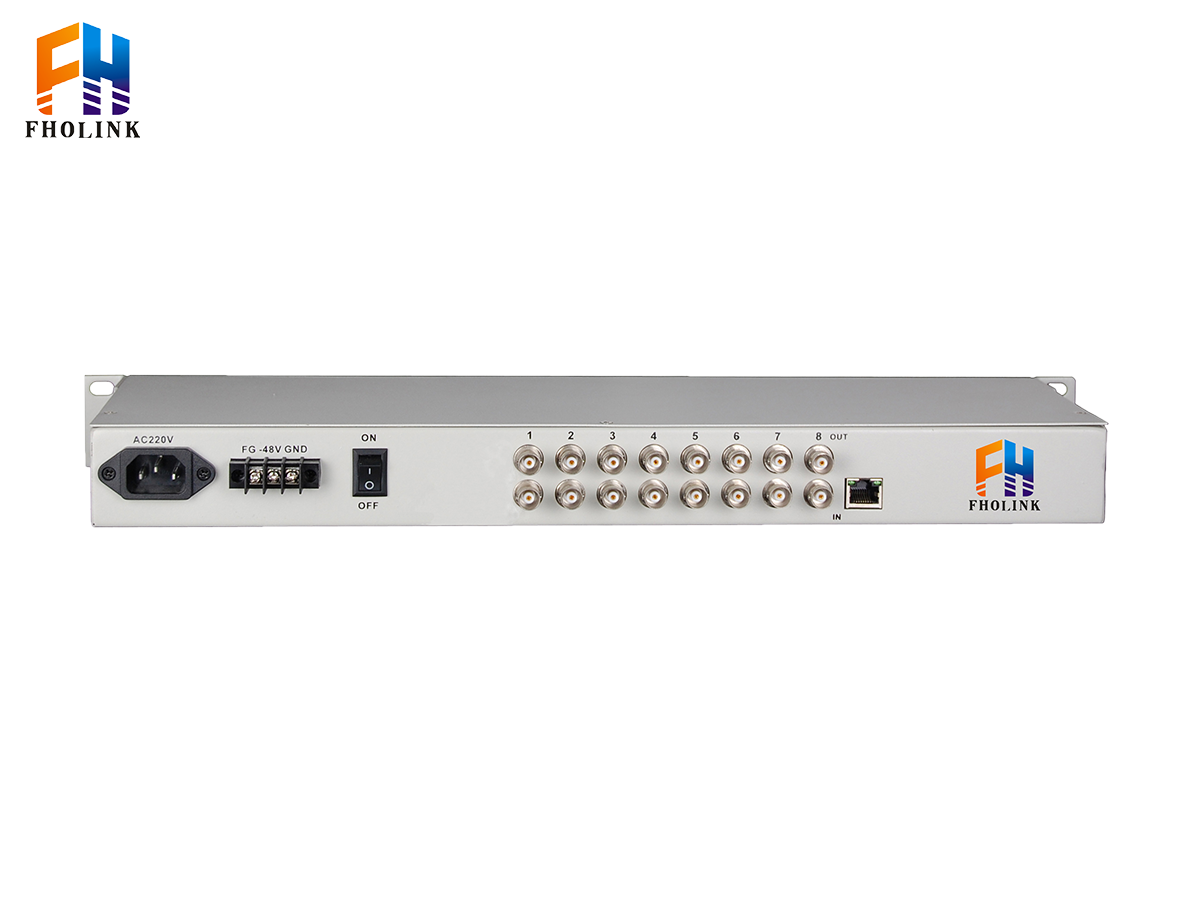

此设备提供：8个E1接口（75欧）；4个10/100M以太网接口；1个公务口（可选）；1个扩展口（可选）；1个Console（可选）。

文档下载

产品概述

联系我们

产品详情

功能特性

基于自主知识产权的集成电路；
实现以太网数据在1～8条E1电路中的透明传输
能实现对本端、远端设备的复位操作；
以太网接口100BASE-FX,支持VLAN协议；
内置动态以太网MAC地址列表(4096个)，具有本地数据帧过滤功能；
单路E1线路速率是1984Kbit/s，8路E1带宽可达15872Kbit/s；
4路10/100M以太网接口可以相互隔离，实现独立通信；
每路以太网口支持10/100M，全/半双工完全自适应，AUTO-MDIX（交叉线和直连线自适应）并可以支持以太网工作模式的任意设置；
可设置CRC告警门限自动对传输质量差的线路进行隔离，并且是单方向切断，当2M支路一个方向误码率超出门限时，只切断该方向，另一方向不受影响；即以太网传输的两个方向可以不对称；
允许8路E1 有100ms 的传输时延差。当该差值超出允许的范围时，系统可以自动停止在时延过大的E1上发送数据；
E1接口符合ITU-T G.703、G.704和G.823，不支持信令时隙的使用；
E1接口模块含有内置的时钟恢复电路和HDB3编解码电路；
设备工作中支持E1信道的热插拔，并自动检测有效的E1信道，中间不会中断数据传输；
支持1～8路E1的灵活配置，在复位时自动检测E1的数量和时延并选择可用的E1；

产品规格

E1协议转换器8E1转4FE
产品名称	8E1转4FE 协议转换器（19英寸）/E1协议转换器
产品功能描述	实现8E1至4路以太网接口的转换，带宽16.384M，自适应，支持VLAN，19英寸机架式，－48V或AC220V电源（可选）
业务端口描述	8路E1接口，4路百兆以太网口
电源	AC220V或DC-48V（电源可选），支持电源冗余备份
产品尺寸	(长×宽×高) 48513845 机架式
重量	1.9Kg/台
