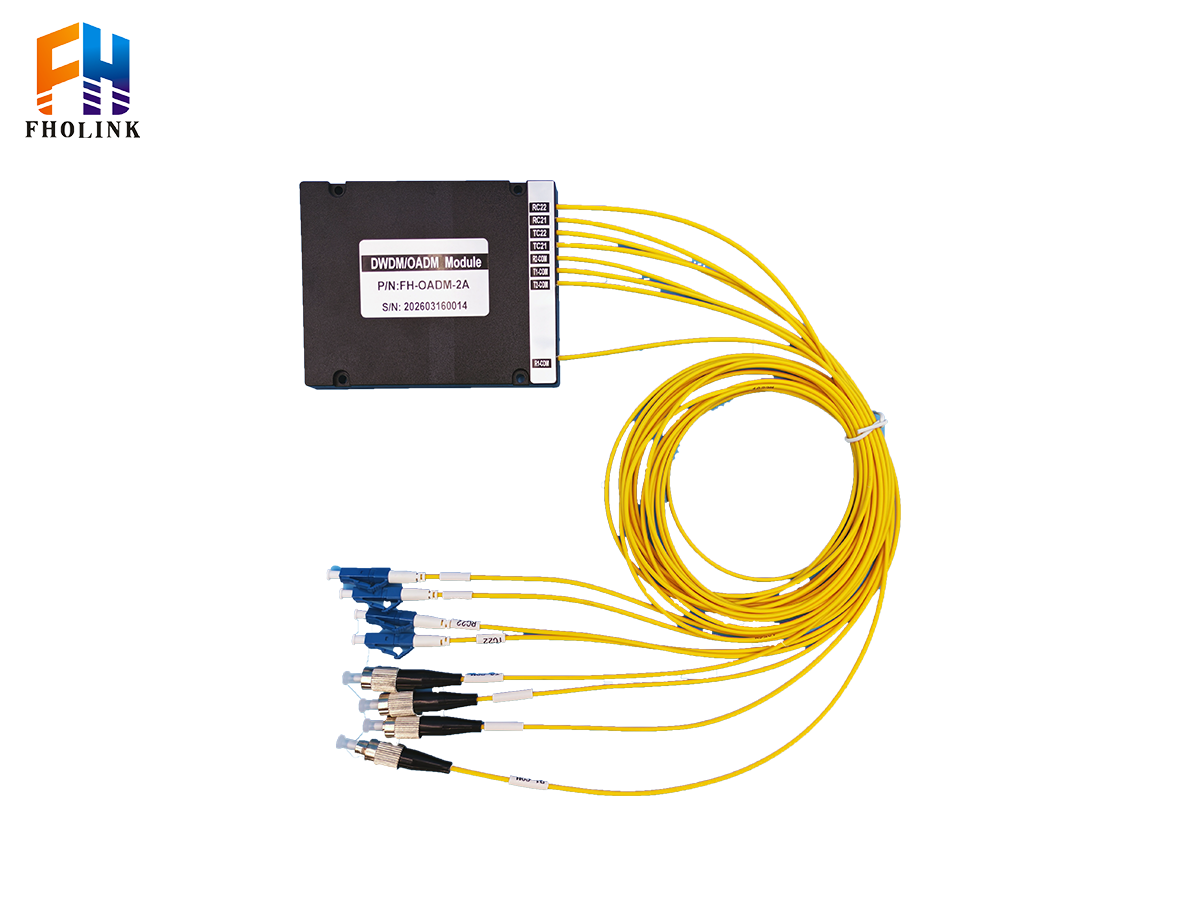

ABS盒式光分叉复用器OADM（DWDM）

OADM是波分复用（WDM）光网络的关键器件之一，其功能是从传输光路中有选择地上下本地接收和发送某些波长信道，同时不影响其它波长信道的传输。

产品概述

产品详情

描述：

OADM是波分复用（WDM）光网络的关键器件之一，其功能是从传输光路中有选择地上下本地接收和发送某些波长信道，同时不影响其它波长信道的传输。

OADM设备因成本低，体积小、功耗低、维护简便、供电方便，极大地降低网络的运营成本。而被广大的网络系统应用。福宏光通科技提供从产品参数定制生产到产品标签定制，都可满足各类高校，运营商及企业的定制需求。

特点

低损耗、高隔离度

低偏振相关损耗、稳定性高

通道高度定制化

应用

点对多点的长链路传输

以太网、城域WDM系统

企业网络、园区互联

河道监测、公安监控

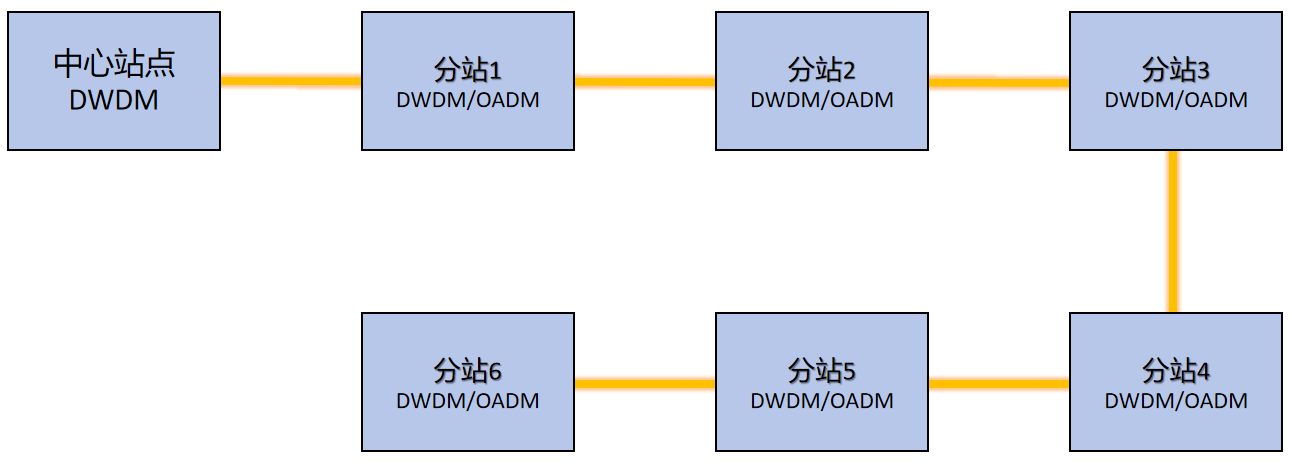

点对多点长链路应用示意图

简述：中心站点和每个站点均有不同的业务互通，如总站业务分发，或者分站业务汇总，站点之间业务互不干扰。

技术参数

参数		Unit	数据
类型		-	(1A/1D)OADM
中心波长		nm	ITU Grid
波长精确度		nm	± 0.5
通道间隔		nm	100
信道带宽(@-0.5dB bandwidth)		nm	±0.11
插入损耗	Add/Drop通道	dB	< 1
	直接通道	dB	< 1.5
Add/Drop 通道波纹		dB	< 0.3
隔离度	Add/Drop通道	dB	>30
	直接通道	dB	>15
插入损耗温度敏感度		dB/°C	< 0.005
波长温度移位		nm/ °C	< 0.002
偏振相关损耗		dB	< 0.10
偏振模色散		ps	< 0.1
方向性		dB	>50
回波损耗		dB	>45
额定功率		mW	300
包装尺寸		mm	100×80×10
包装材料		-	ABS
光纤类型		-	SMF-28e
尾纤类型		mm	0=900um , 2=2.0mm or 3=3.0mm
工作温度		℃	-5～+65
储藏温度		℃	-40～+85
工作湿度		%RH	≤93
存储湿度		%RH	≤93

产品光路示意图

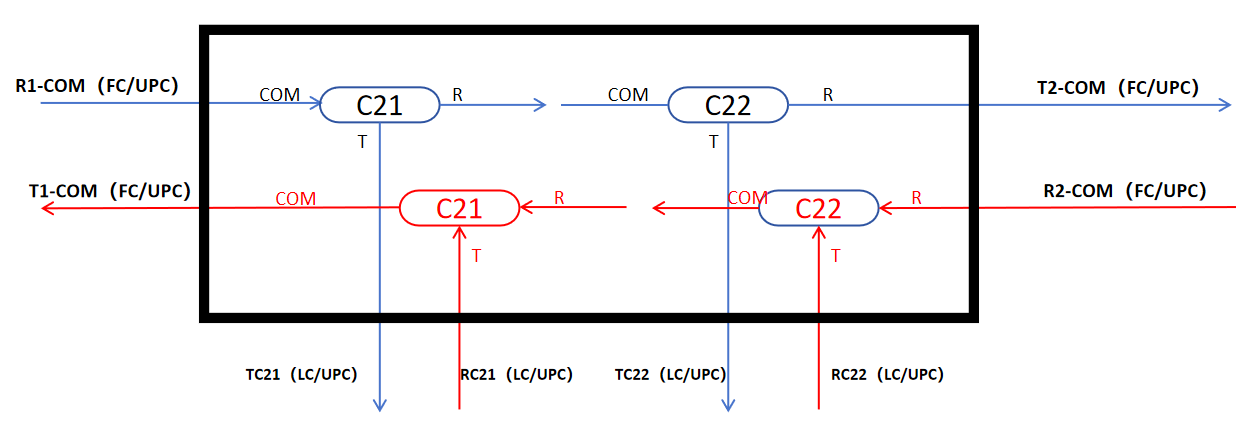

双纤OADM（2CH）光路示意图

订购信息：

波长间隔

通道数

结构

Add

Drop

纤长

接头

C=CWDM Grid

2=2ch

4=4ch

6=6ch

A1=Add 1

A2=Add 2

A3=Add 3

……

D1=Drop1

D2=Drop2

D3=Drop3

……

Drop 31…

Drop (31, 37)..

Drop (31,37,39)

47..

(47,51)

(47,51,55)

10=1m

12=1.2m

15=1.5m

20=2.0m

00=None

FA=FC/APC

FU=FC/PC

SA=SC/APC

SU=SC/PC

ST=ST/PC

LU=LC/PC
