CATV 高功率光纤放大器，通道数/接口定制

高功率光纤放大器(HPEDFA)是一款低噪声、高性能铒镱共掺光纤放大器。每个输出端口可内置一个CWDM（1310/1490/1550)波分复用器，通过1310nm和1490nm光连接口可以方便的将OLT和ONU的数据流复用到光纤放大器输出口。从而减少了器件数量，提高了系统指标和可靠性，是FTTx网络的理想设备。为三网融合、光纤到户，提供了一种灵活的低成本解决方案。

文档下载

产品概述

联系我们

产品详情

功能特性

采用铒镱共掺双包层光纤技术；
输出端口：4~64路可选；
输出光功率：最高可达10W的总输出；
低噪声系数：0dBm输入时低于5dB；
完善的网管接口，符合国标SNMP网管；
智能化温控系统,使整机功耗更低；

技术参数

CATV 高功率光放大器
项目		单位	技术参数	备注
CATV 带通过波长		nm	1545 - 1565
PON 带通过波长		nm	1260 - 1360
PON 带通过波长		nm	1480 - 1500
PON带插入损耗		dB	<0.8
隔离度		db	>15
CATV 带输入光功率范围		dBm	-13
最大输出光功率		dBm	39
输出功率稳定度		dBm	±0.5
噪声系数		dB	≤ 5.0	输入光功率0dBm，λ=1550nm
反射损耗	输入端	dB	≥ 45
反射损耗	输出端	dB	≥ 45
光连接器类型			SC/APC
C/N		dB	≥ 50	测试条件按GT/T 184-2002 执行。
C/CTB		dB	≥ 63
C/CSO		dB	≥ 63
电源电压		V	A:AC160V - 250V（50 Hz）；B:DC48V
整机功耗		W	≤ 70
工作温度范围		℃	-52
最大工作相对湿度		%	最大95%无冷凝
储存温度范围		℃	-100
最大储存相对湿度		%	最大95%无冷凝
外形尺寸		mm	483（L）X 440（W）X 88（H）

产品应用

单模光纤1550放大网络
FTTH网络
CATV网络

产品选型

FTTx 高功率光纤放大器选型
设备名称	型号	规格	功耗W	外形尺寸mm
4*18 高功率光纤放大器	FH-EYA-4-18-R	FTTx用多口输出高功率铒镱共掺光纤放大器，单口输入，4口输出，单口功率18dBm，支持WDM复用1310&1490nm波长，双电源可选，带网管，1U机架式，输入输出接口默认SC/APC	70	483(L)×460(W)×44(H)

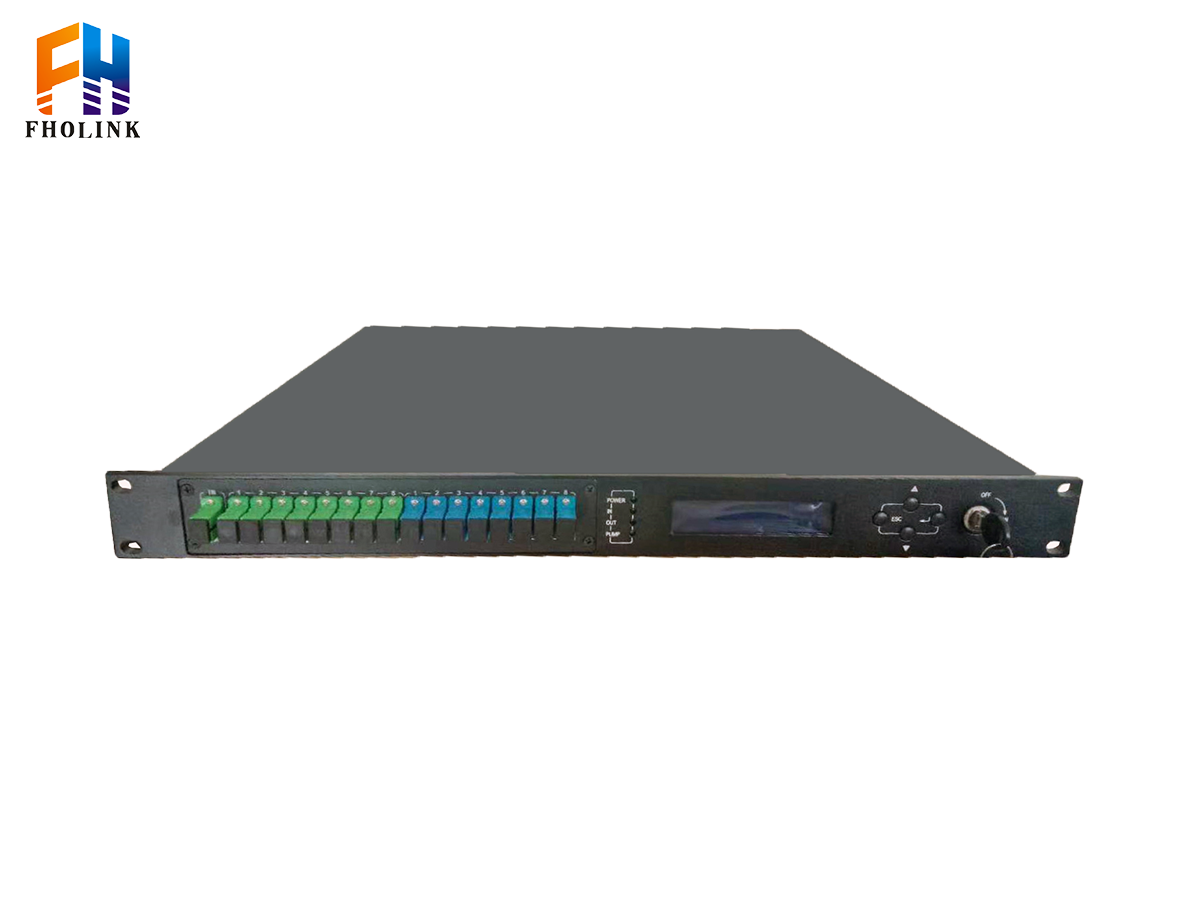

8*22 高功率光纤放大器	FH-EYA-8-22-R	FTTx用多口输出高功率铒镱共掺光纤放大器，单口输入，8口输出，单口功率22dBm，支持WDM复用1310&1490nm波长，双电源可选，带网管，1U机架式，输入输出接口默认SC/APC	70	483(L)×460(W)×44(H)
16*22 高功率光纤放大器	FH-EYA-16-22-2R	FTTx用多口输出高功率铒镱共掺光纤放大器，单口输入，16口输出，单口功率22dBm，支持WDM复用1310&1490nm波长，双电源可选，带网管，2U机架式，输入输出接口默认SC/APC	70	483（L）X 440（W）X 88（H）

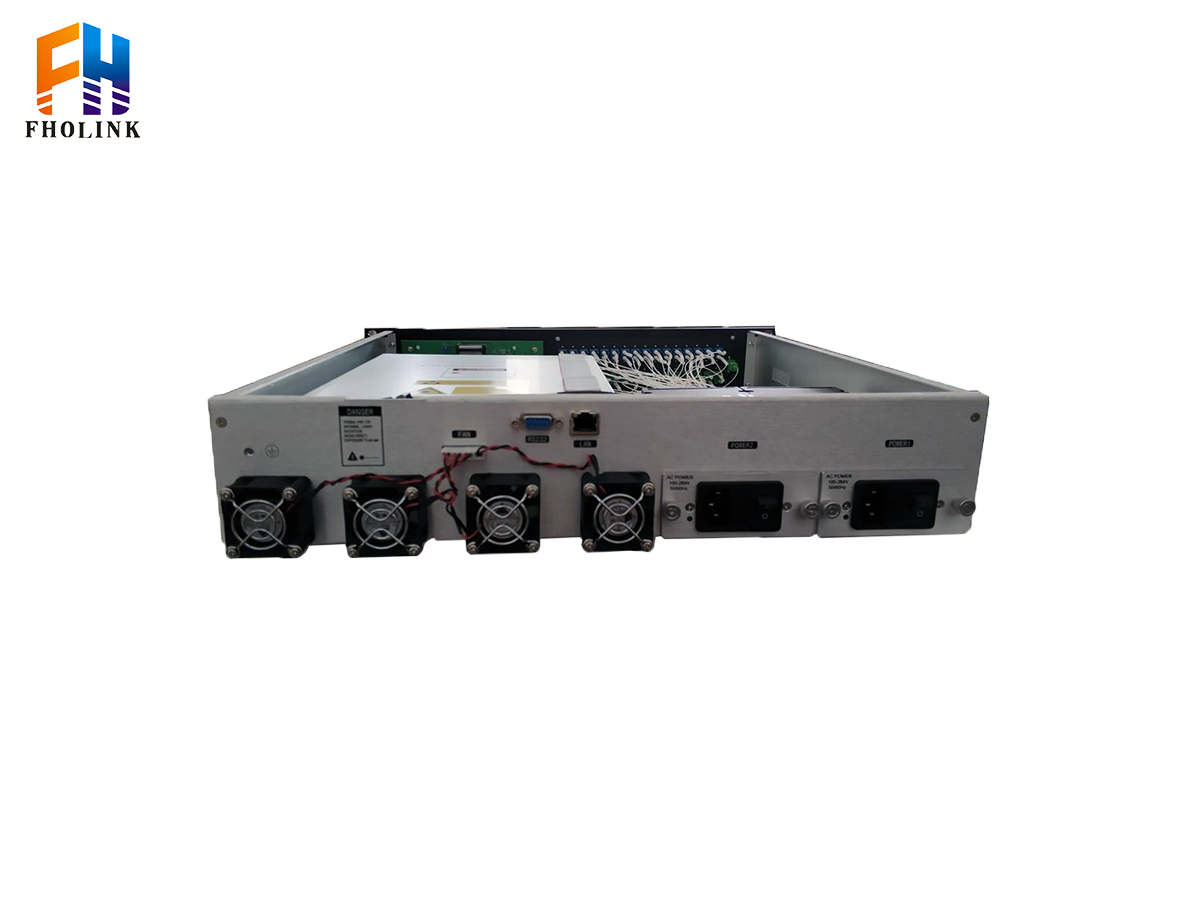

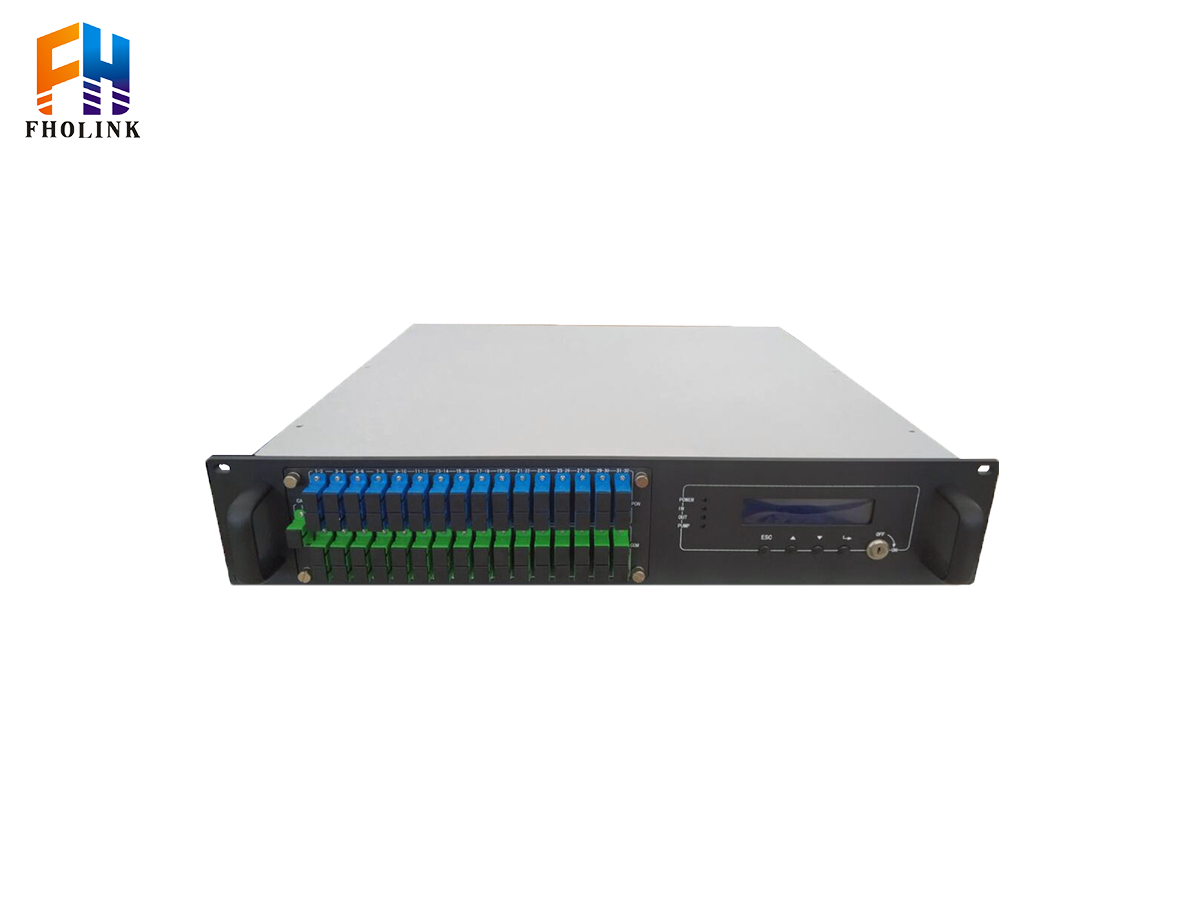

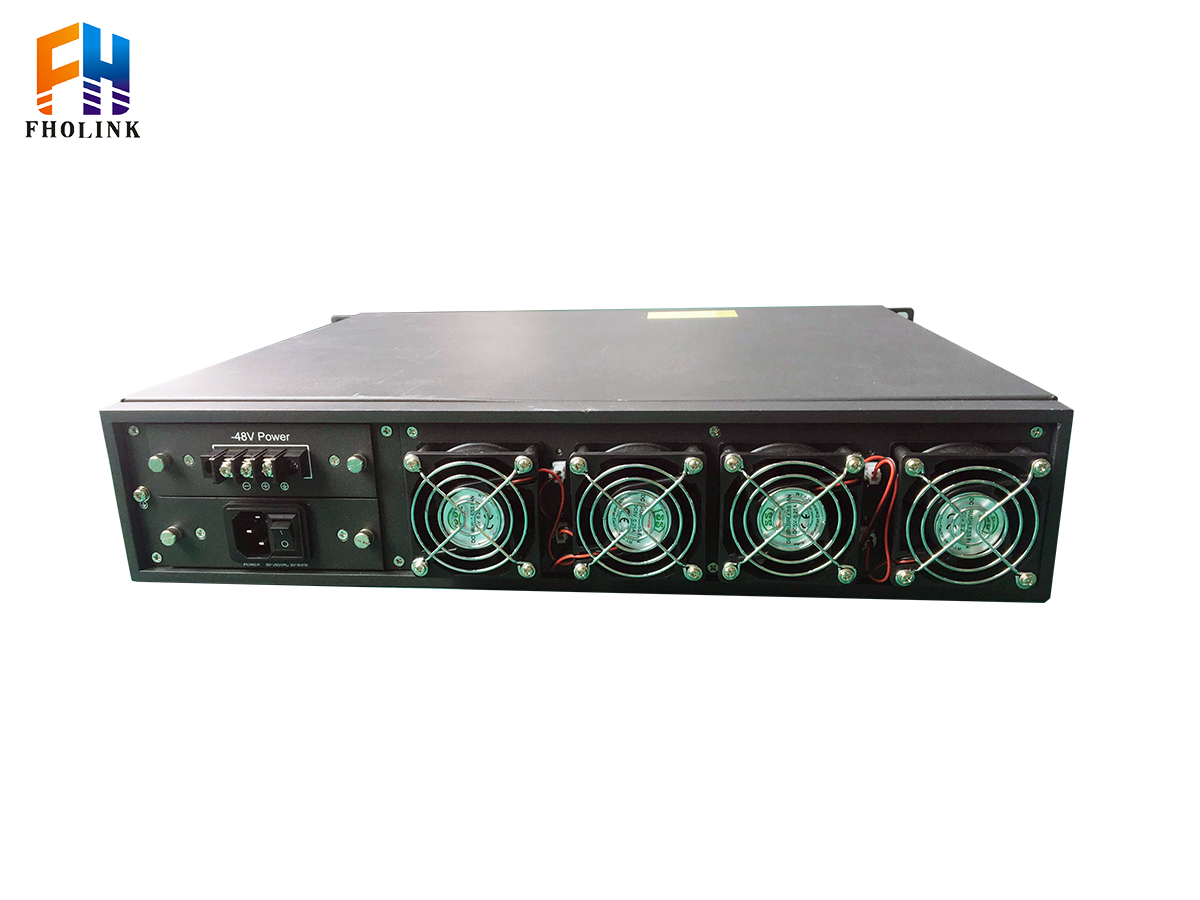

32*19 高功率光纤放大器	FH-EYA-32-19-2R	FTTx用多口输出高功率铒镱共掺光纤放大器，单口输入，32口输出，单口功率19dBm，支持WDM复用1310&1490nm波长，双电源可选，带网管，2U机架式，输入输出接口默认SC/APC	70	483（L）X 440（W）X 88（H）
