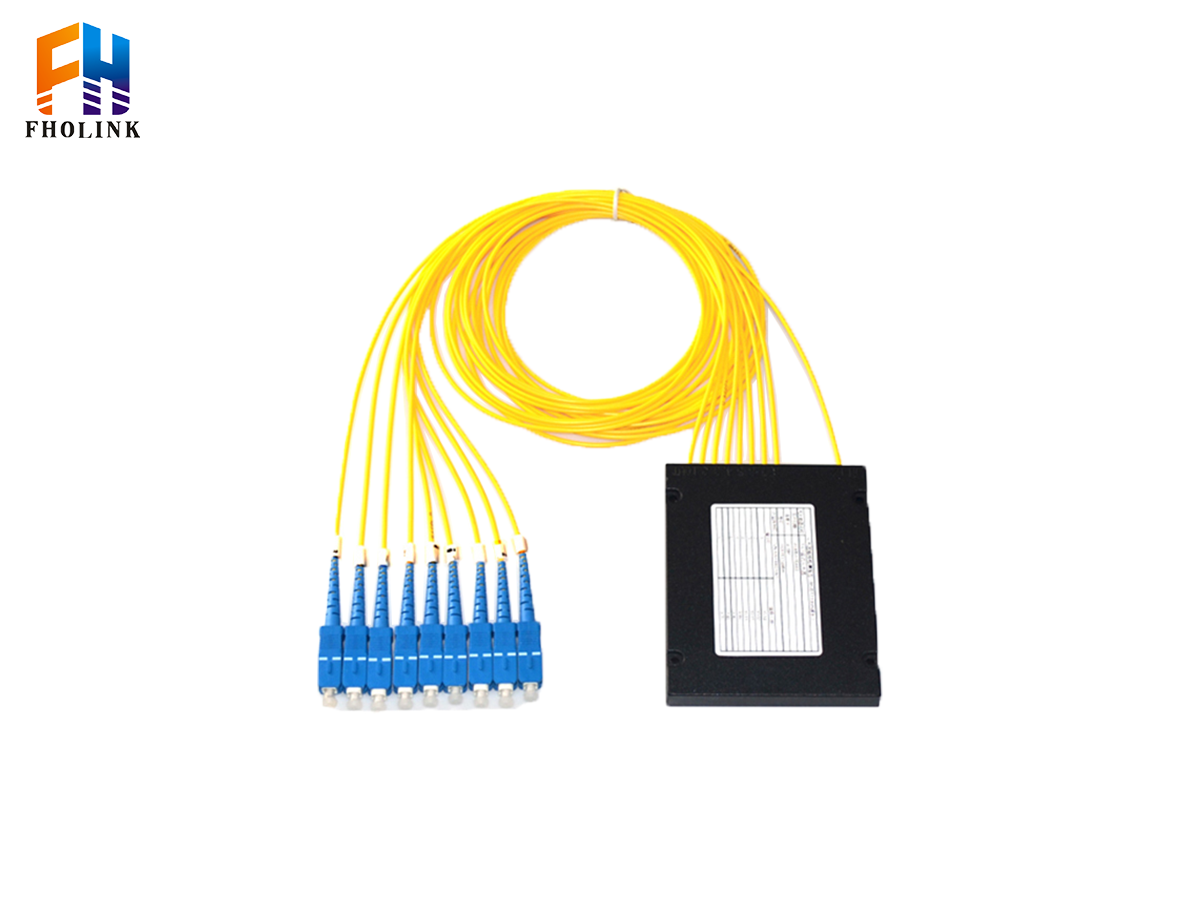

FTTX无源光网络1XN光分路器-ABS盒式/机架式

光分路器，有常称作分光器，分路器。
平面波导型PLC光分路器，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能.它具有体积小，可靠性高，宽工作波长范围和良好的信道至信道的均匀性，并且被广泛用于PON（EPON / GPON）网络来实现光信号的功率分配。

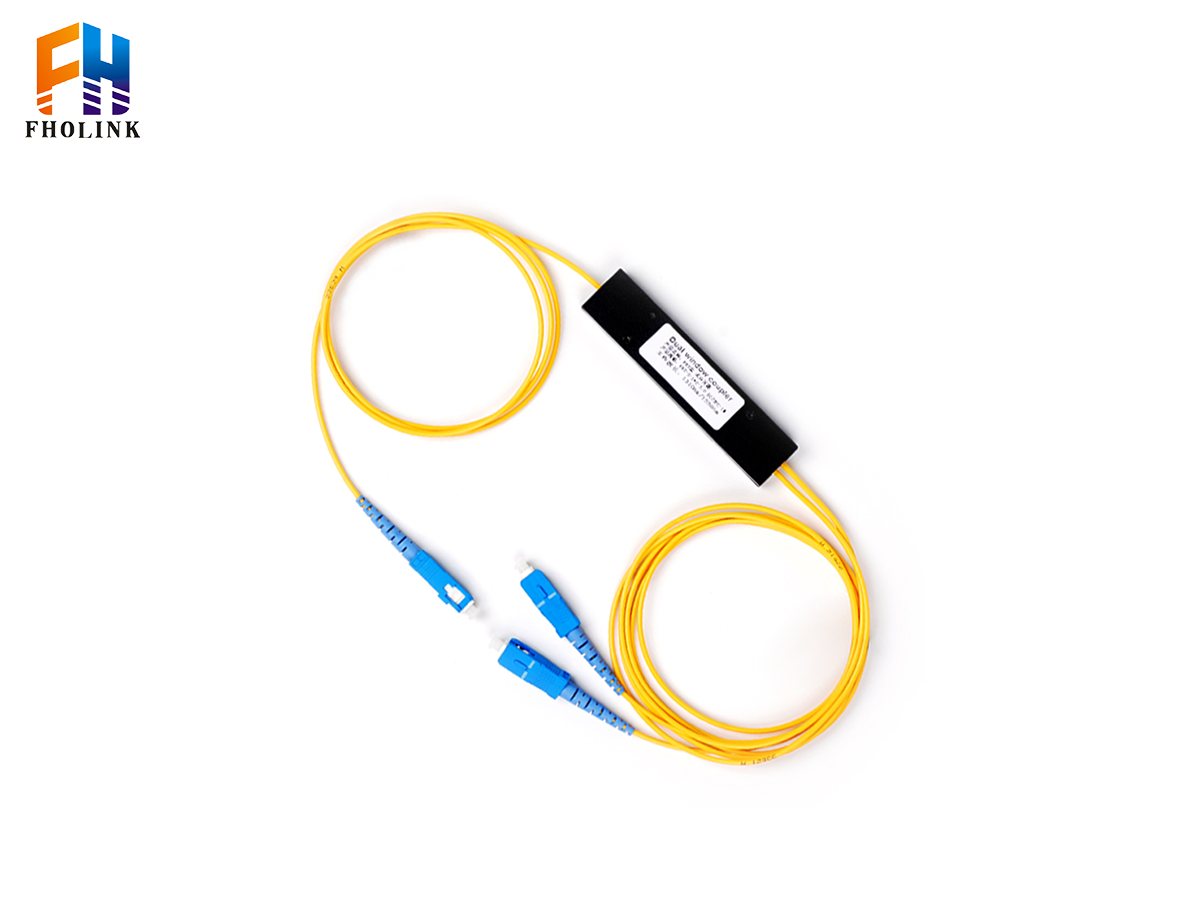

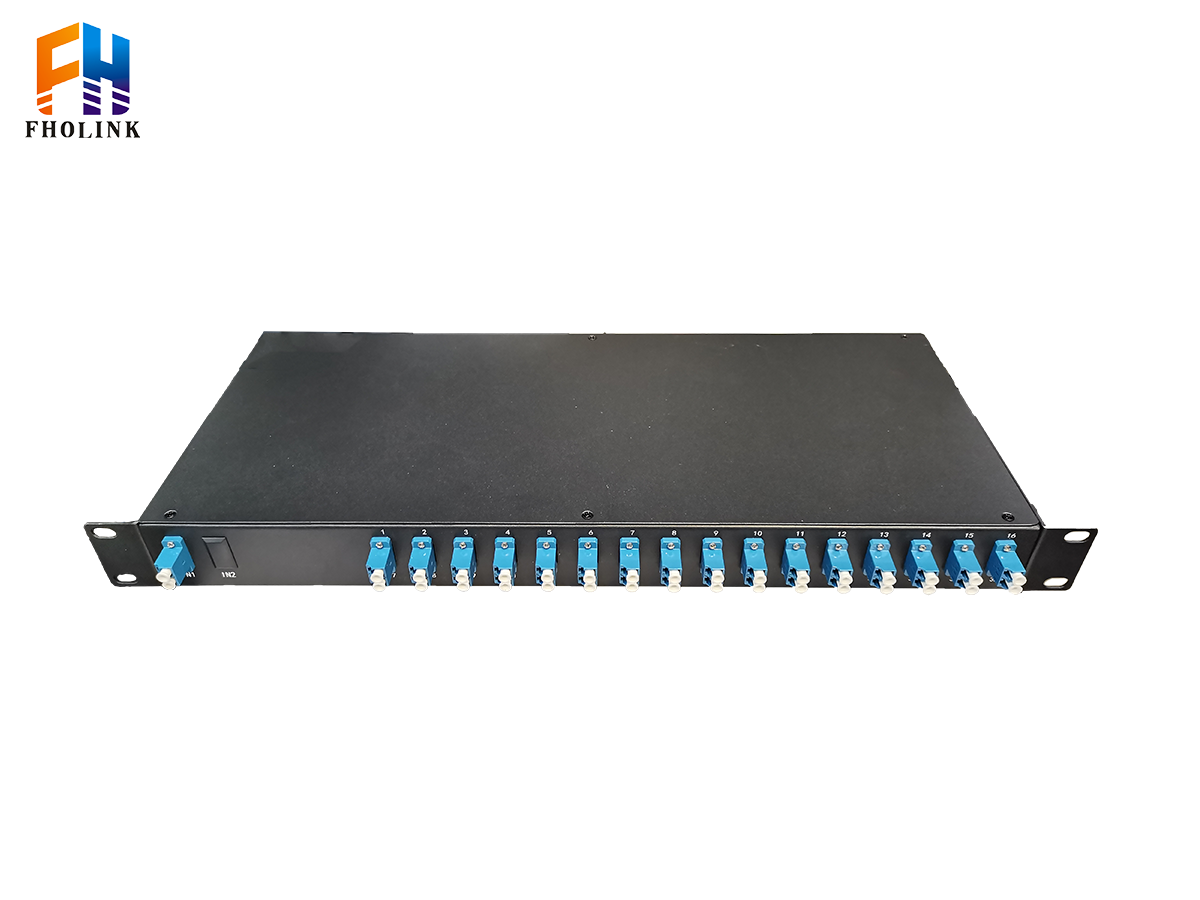

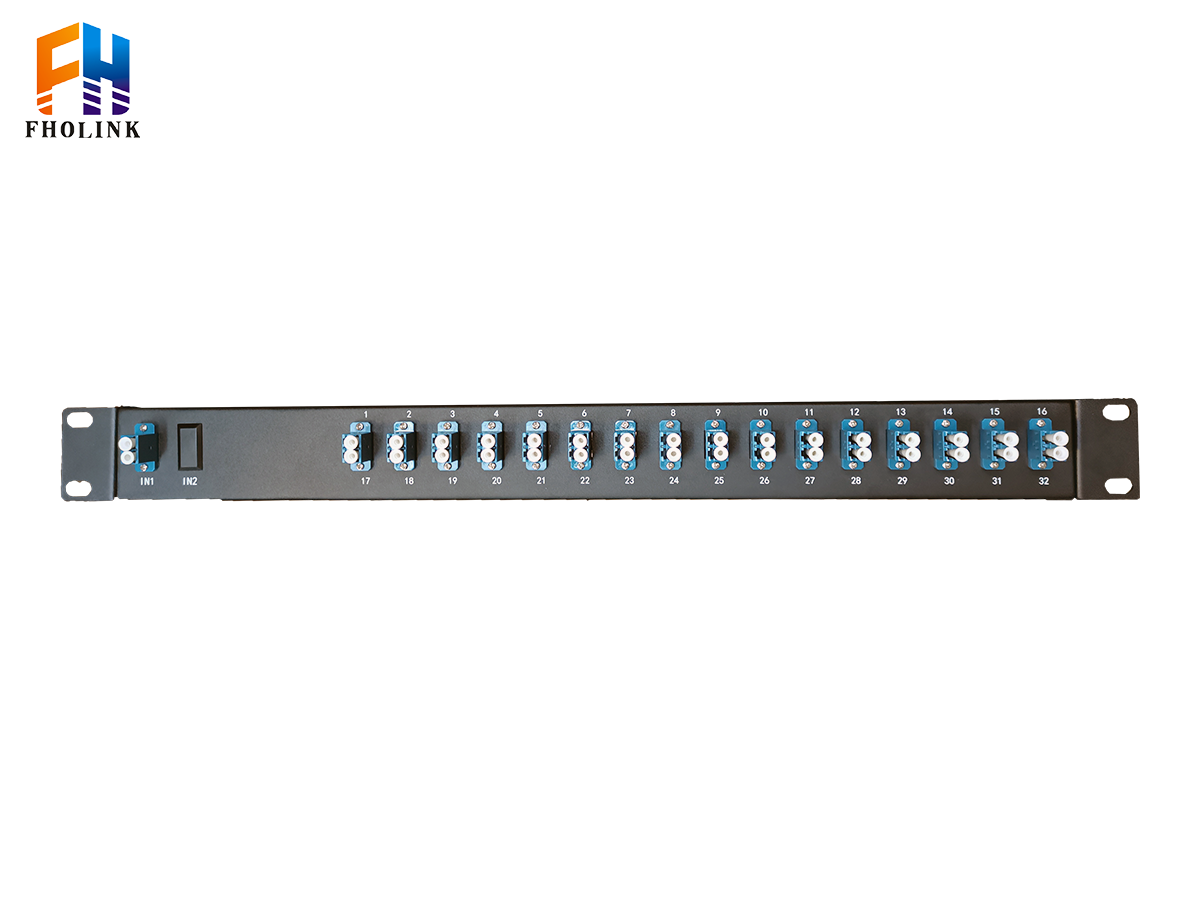

福宏光通科技提供全系列的1XN光分路器产品。封装形式涵盖钢管式、窄条盒式、ABS盒式、机架式。

文档下载

产品概述

联系我们

产品详情

功能特性

宽工作波长
低插损和低偏振相关损耗
结构紧凑，体积小
高通道数
稳定性高

技术参数

1XN ABS盒式光分路器技术规格
数据	1×2	1×4	1×8	1×16	1×32	1×64
工作波长 (nm)	1260～1650
光纤类型	G657A1 or customer specified
插损 (dB)（P/S Grade）	3.8/4.0	7.1/7.3	10.2/10.5	13.5/13.7	16.5/16.9	20.5/21.0
损耗均匀性 (dB)	0.4	0.6	0.8	1.2	1.5	2
偏振相关损耗(dB)	0.2	0.2	0.2	0.25	0.3	0.35
回波损耗(dB)	55/50	55/50	55/50	55/50	55/50	55/50
（P/S Grade）	55/50	55/50	55/50	55/50	55/50	55/50
方向性 (dB)	55	55	55	55	55	55
波长相关损耗 (dB)	0.3	0.3	0.3	0.5	0.5	0.5
温度稳定性	0.4	0.4	0.4	0.5	0.5	0.5
(-40～85 ℃)(dB)	0.4	0.4	0.4	0.5	0.5	0.5
工作温度 (℃)	-40～85
储藏温度 (℃)	-40～85
封装尺寸 (mm)	100×80×10			120×80×18	140×115×18	140×115×18
