3G-SDI SFP高清视频传输光模块单发单收双发双收收发一体支持病态码测试

随着5G的普及，以及视频直播的需求急速扩增，当前对视频传输提出了更高清更快速的要求，而SDI高清视频传输光模块正是专为高清视频传输而研发的光模块，SDI光模块支持视频传输病态码测试，可以实现视频业务的高稳定性高保真性传输。
福宏光通科技推出SDI高清视频传输光模块品种多种，按照速率分类有3G SDI、6G SDI、12G SDI光模块，按照收发可分为单发、单收、双发、双收、收发一体等类型，距离规格从2km到80km全覆盖。

文档下载

产品概述

联系我们

产品详情

功能特性

支持可热插拔的SFP封装；
支持病态码测试，保证视频的高还原性；
传输速率包含3G/6G/12G Gbit/s；
支持超高清视频传输；
兼容各大品牌交换机及其他视频光端机；
全金属外壳，具有优异的EMI性能；
外壳工作温度：0℃~ +70℃/ -40℃~ +85℃；
支持DDM功能；
符合RoHS环保标准（无铅）；

技术参数

名称	型号	速率 Data Rate	波长(nm) Wavelength	距离Distance	光功率(dBm) Optical Power	发射激光器Source	灵敏度(dBm) Sensitivity	接收激光器Receiver	接口类型 Connector type
3G-SDI 双纤模块	FH-3G-SDI-SFP-LX-2	3Gbps	1310	2km	-6~-1	VCSEL	<-10.5	PIN	双工LC/PC
	FH-3G-SDI-SFP-LX-20	3Gbps	1310	20km	-6~0	DFB	<-14.4	PIN	双工LC/PC
	FH-3G-SDI-SFP-EX-1310	3Gbps	1310	40km	-2~+4	DFB	<-16	PIN	双工LC/PC
	FH-3G-SDI-SFP-EX-1550	3Gbps	1550	40km	-2~+4	DFB	<-16	PIN	双工LC/PC
	FH-3G-SDI-SFP-ZX	3Gbps	1550	80km	0~+5	DFB	<-23	APD	双工LC/PC


名称	型号	速率 Data Rate	波长(nm) Wavelength	距离Distance	光功率(dBm) Optical Power	发射激光器Source	灵敏度(dBm) Sensitivity	接收激光器Receiver	接口类型 Connector type
3G-SDI 双纤彩光模块	FH-3G-SDI-SFP-CW-20	3Gbps	1270~1610	20km	-6~0	CWDM DFB	<-14.4	PIN	双工LC/PC
	FH-3G-SDI-SFP-CW-40	3Gbps	1270~1610	40km	-2~+4	CWDM DFB	<-16	PIN	双工LC/PC
	FH-3G-SDI-SFP-CW-80	3Gbps	1270~1610	80km	0~+5	CWDM DFB	<-23	APD	双工LC/PC


名称	型号	速率 Data Rate	波长(nm) Wavelength	距离Distance	光功率(dBm) Optical Power	发射激光器Source	灵敏度(dBm) Sensitivity	接收激光器Receiver	接口类型 Connector type

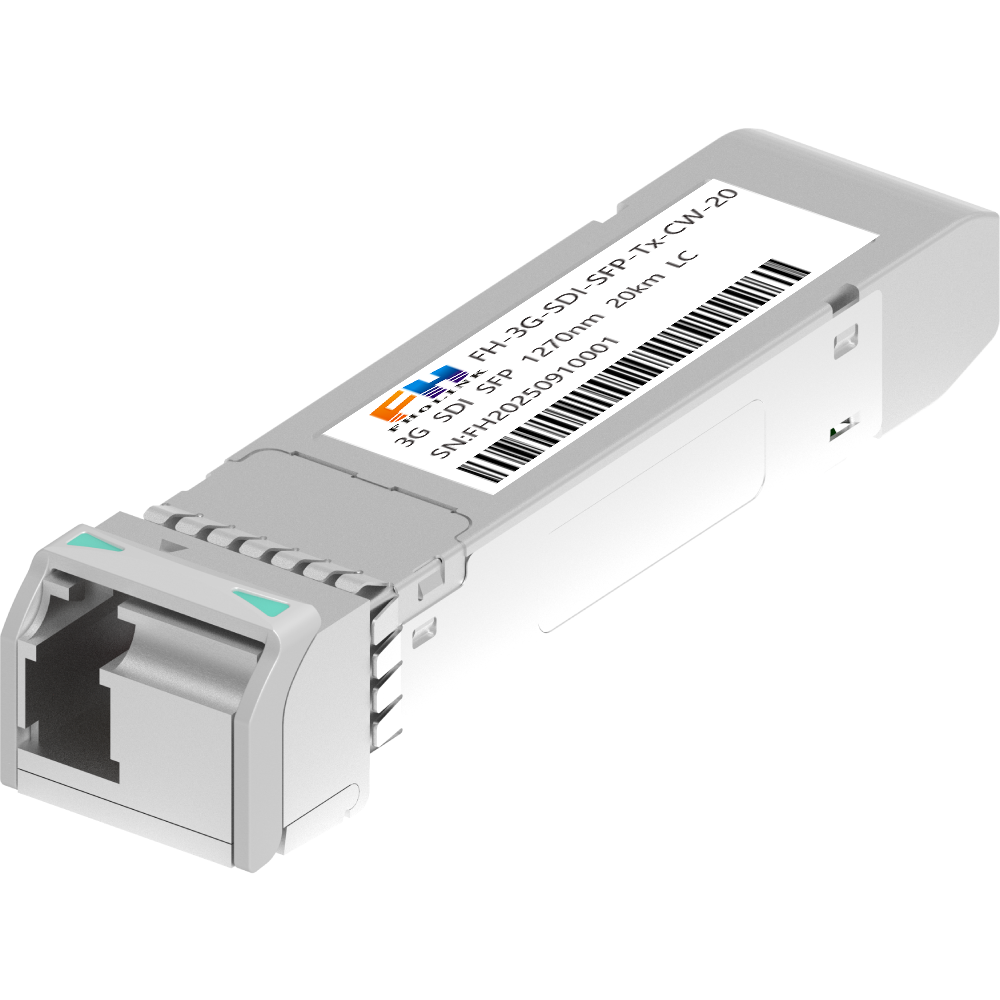

3G-SDI 单发单收彩光模块	FH-3G-SDI-SFP-Tx-CW-20	3Gbps	1270~1610	20km	-6~0	CWDM DFB	无	无	单工LC/PC
	FH-3G-SDI-SFP-Rx-CW-20	3Gbps	1270~1610	20km			<-14.4	PIN	单工LC/PC
	FH-3G-SDI-SFP-Tx-CW-40	3Gbps	1270~1610	40km	-2~+4	CWDM DFB	无	无	单工LC/PC


名称	型号	速率 Data Rate	波长(nm) Wavelength	距离Distance	光功率(dBm) Optical Power	发射激光器Source	灵敏度(dBm) Sensitivity	接收激光器Receiver	接口类型 Connector type
3G-SDI 单收光模块	FH-3G-SDI-SFP-Rx-LX-2	3Gbps	1270~1610	2km	无	无	<-10.5	PIN	单工LC/PC
	FH-3G-SDI-SFP-Rx-LX-20	3Gbps	1270~1610	20km	无	无	<-14.4	PIN	单工LC/PC
	FH-3G-SDI-SFP-Rx-EX	3Gbps	1270~1610	40km	无	无	<-16	PIN	单工LC/PC


名称	型号	速率 Data Rate	波长(nm) Wavelength	距离Distance	光功率(dBm) Optical Power	发射激光器Source	灵敏度(dBm) Sensitivity	接收激光器Receiver	接口类型 Connector type
3G-SDI 双发光模块	FH-3G-SDI-SFP-2Tx-LX-2	3Gbps	1310	2km	-6~-1	PF	无	无	双工LC/PC
	FH-3G-SDI-SFP-2Tx-LX-20	3Gbps	1310	20km	-6~0	DFB	无	无	双工LC/PC
	FH-3G-SDI-SFP-2Tx-EX-1310	3Gbps	1310	40km	-2~+4	DFB	无	无	双工LC/PC
	FH-3G-SDI-SFP-2Tx-EX-1550	3Gbps	1550	40km	-2~+4	DFB	无	无	双工LC/PC
	FH-3G-SDI-SFP-2Tx-CW-40	3Gbps	1270~1610	40km	-2~+4	CWDM DFB	无	无	双工LC/PC


名称	型号	速率 Data Rate	波长(nm) Wavelength	距离Distance	光功率(dBm) Optical Power	发射激光器Source	灵敏度(dBm) Sensitivity	接收激光器Receiver	接口类型 Connector type
3G-SDI 双收光模块	FH-3G-SDI-SFP-2Rx-LX-2	3Gbps	1270~1610	2km	无	无	<-10.5	PIN	双工LC/PC

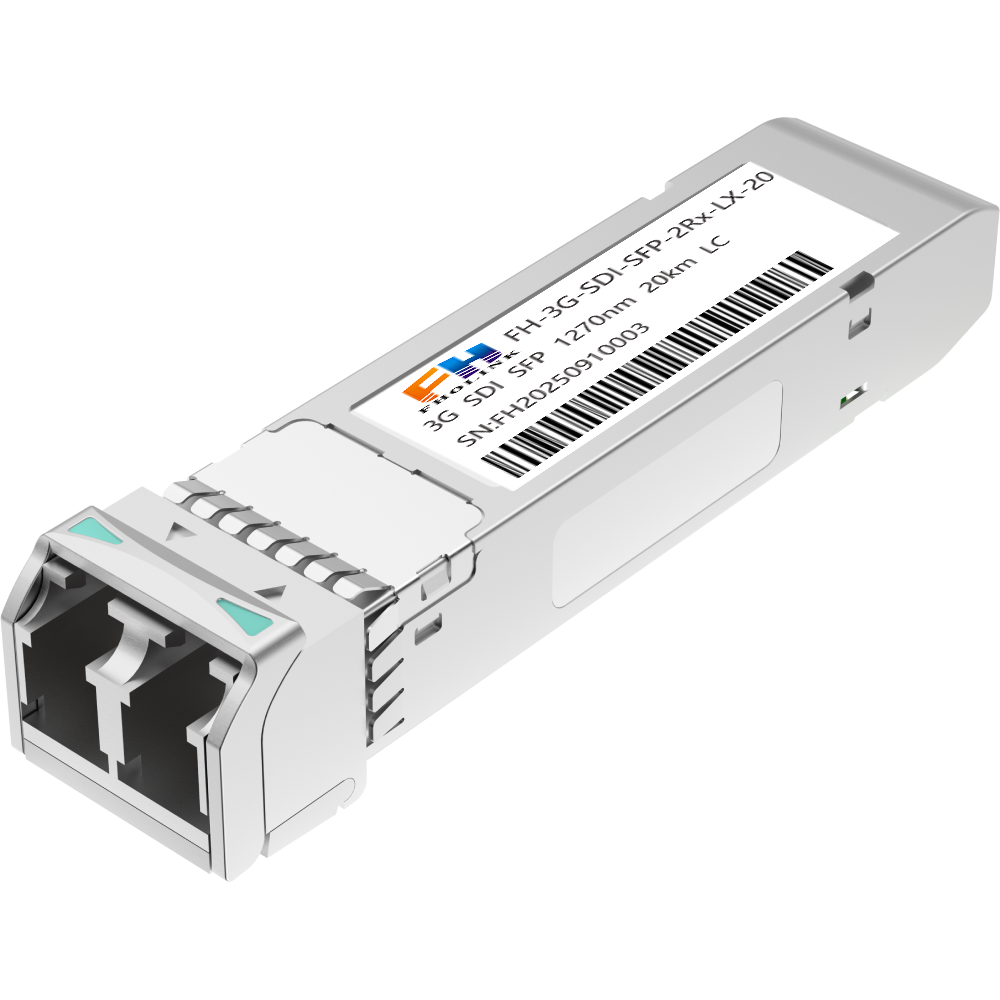

	FH-3G-SDI-SFP-2Rx-LX-20	3Gbps	1270~1610	20km	无	无	<-14.4	PIN	双工LC/PC
	FH-3G-SDI-SFP-2Rx-EX	3Gbps	1270~1610	40km	无	无	<-16	PIN	双工LC/PC
