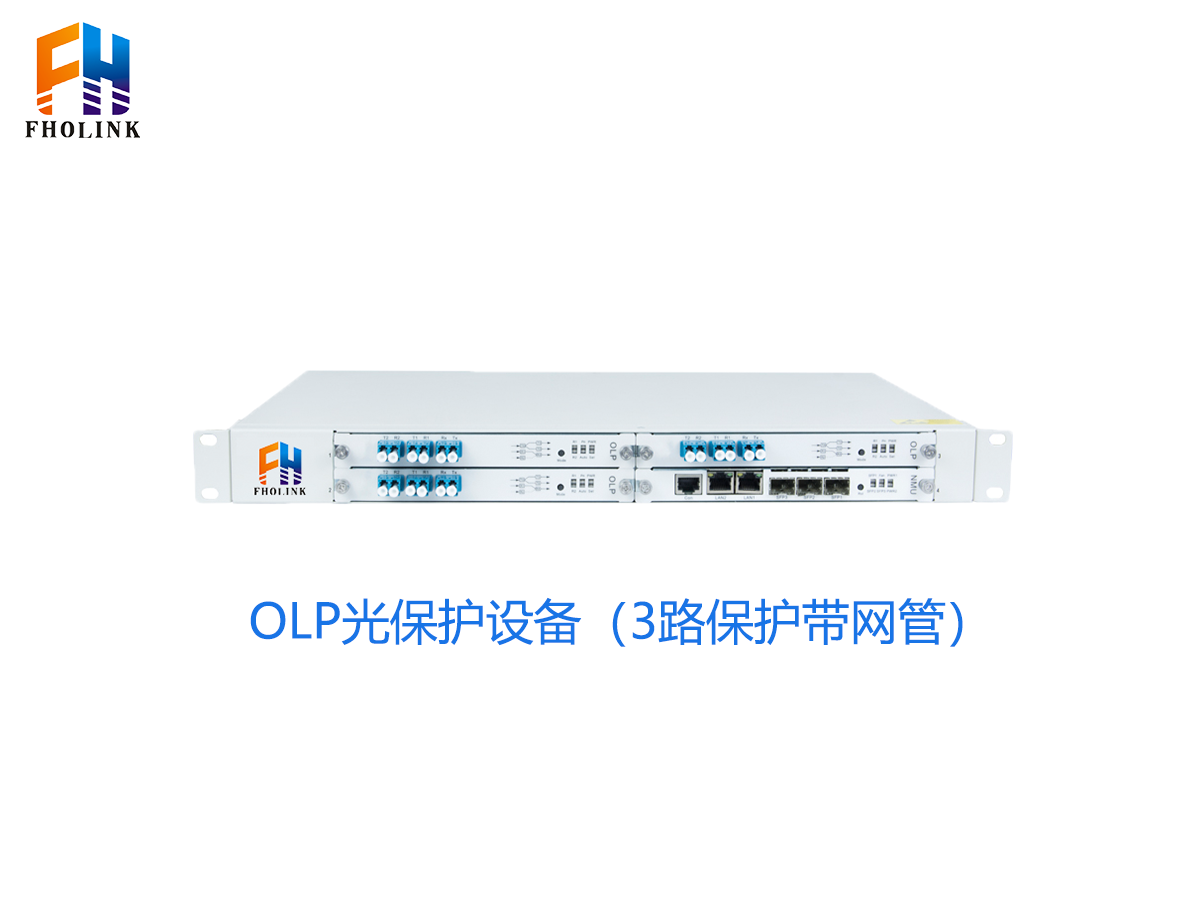

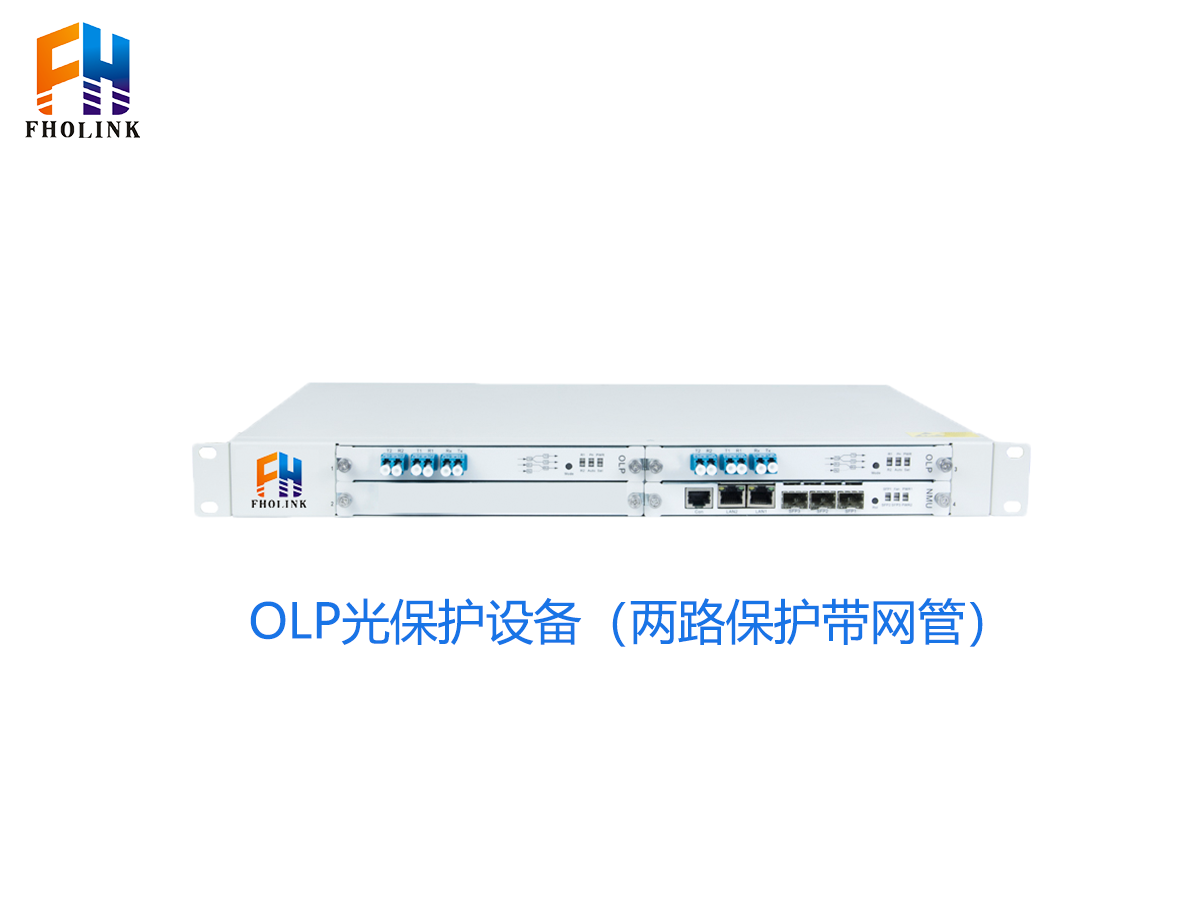

OLP 光线路保护设备 1+1和1:1保护方式

福宏光通科技OLP光线路保护设备,主要用于光纤线路备份的保护系统，它采用了先进的光路自动切换模块是一种应用于光纤通信领域作主、备光路切换的光器件，能自动识别主、备系统光路信号状态，进行光路瞬时切换，从而能保障主用光缆发生全阻障碍时，保护系统运行正常，提高运营商的服务质量。 OLP被广泛运用于各种干线的主备保护和各种不同的光路切换的网络。它的优点在于光信号可以在光线路中被直接转化利用，体积小、经济安全，所以被运用于众多光传输领域。

文档下载

产品概述

联系我们

产品详情

产品特性

接口光路状态指示灯显示；
切换阀值功率和报警阀值功率可通过设备LCD屏幕或网管通道设置；
具有两种工作模式：自动返回主路模式和无自动返回模式；
自动切换时间小于20ms（1+1）；
自动切换时间小于40ms（1:1）；
双电源冗余，支持热插拔；
具有WEB,CLI,SNMP远程网管功能。

技术参数

OLP 1+1光线路保护设备
系统参数		技术指标
校准波长		1310 & 1550nm
发送端插入损耗		< 4.0dB
接收端插入损耗		< 1.5dB
回波损耗		≥ 45dB
串扰		> 55dB
偏振相关损耗		<0.1dB
光功率监测范围		-50~20dBm
切换时间		< 20ms
自动切换阀值功率		-30dBm
切换方式		自动、强制手动、远程
输入/输出光接口		SC/APC、SC/PC、FC/APC、FC/PC
网管接口		RJ45、RS232
网管方式		CLI 、WEB、SNMP
产品尺寸		19”1U标准机箱
环境要求	工作温度	-10℃ ~ 60℃
	存储温度	-40℃ ~ 80℃
	相对湿度	5% ~ 95% 无凝结
电源要求（标值）		220V/AC，50Hz；-48V/DC（可选配）
安全与EMC		符合FCC、UL、CE、TUV、CSA标准
功耗		< 5W

OLP 1：1光线路保护设备
系统参数		技术指标
校准波长		1310 &1550nm
发送端插入损耗		< 1.5dB
接收端插入损耗		< 1.5dB
回波损耗		≥ 45dB
串扰		> 55dB
偏振相关损耗		<0.1dB
光功率监测范围		-50~20dBm
切换时间		< 40ms
自动切换阀值功率		-30dBm
切换方式		自动、强制手动、远程
输入/输出光接口		SC/APC、SC/PC、FC/APC、FC/PC
网管接口		RJ45、RS232
网管方式		CLI 、WEB 、SNMP
产品尺寸		19”1U标准机箱
环境要求	工作温度	-10℃ ~ 60℃
	存储温度	-40℃ ~ 80℃
	相对湿度	5% ~ 95% 无凝结
电源要求（标值）		220V/AC，50Hz；-48V/DC（可选配）
安全与EMC		符合FCC、UL、CE、TUV、CSA标准
功耗		< 5W
