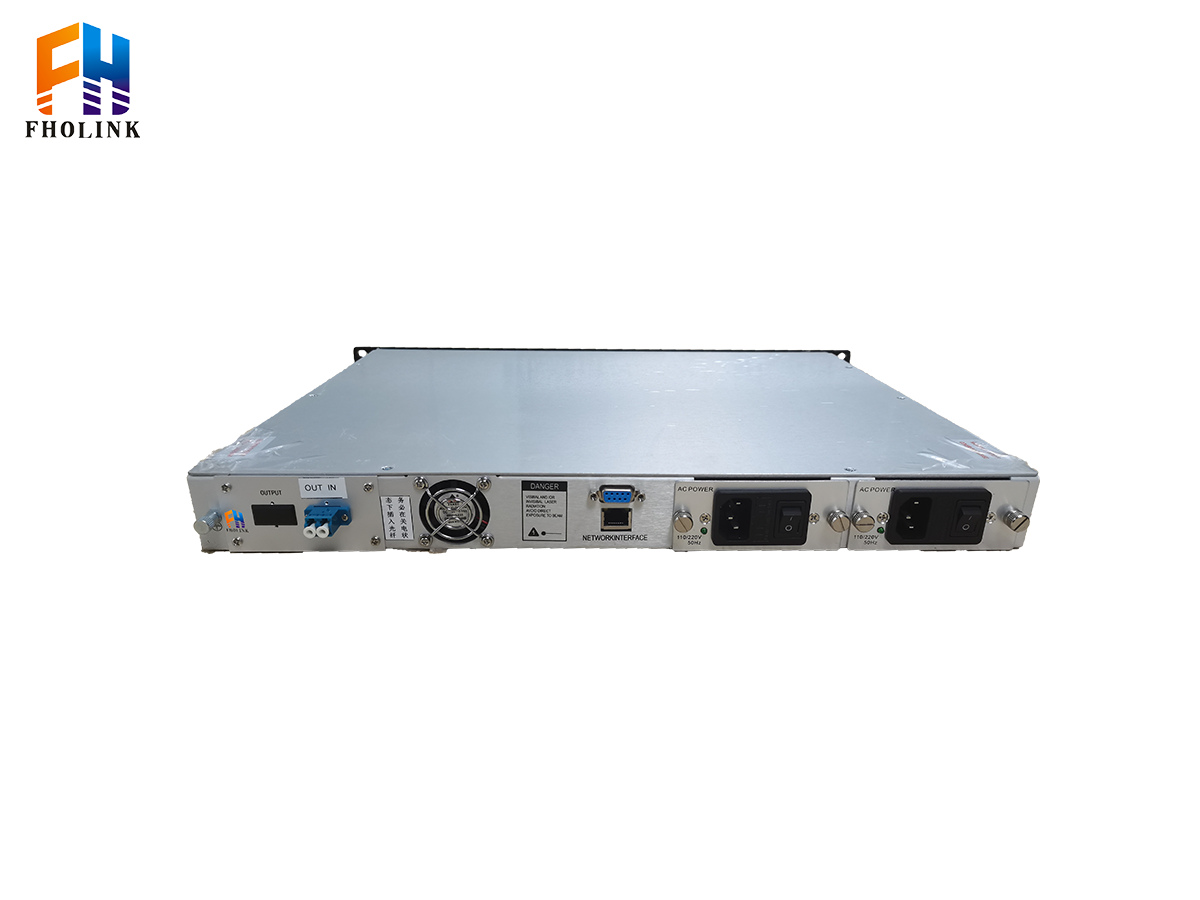

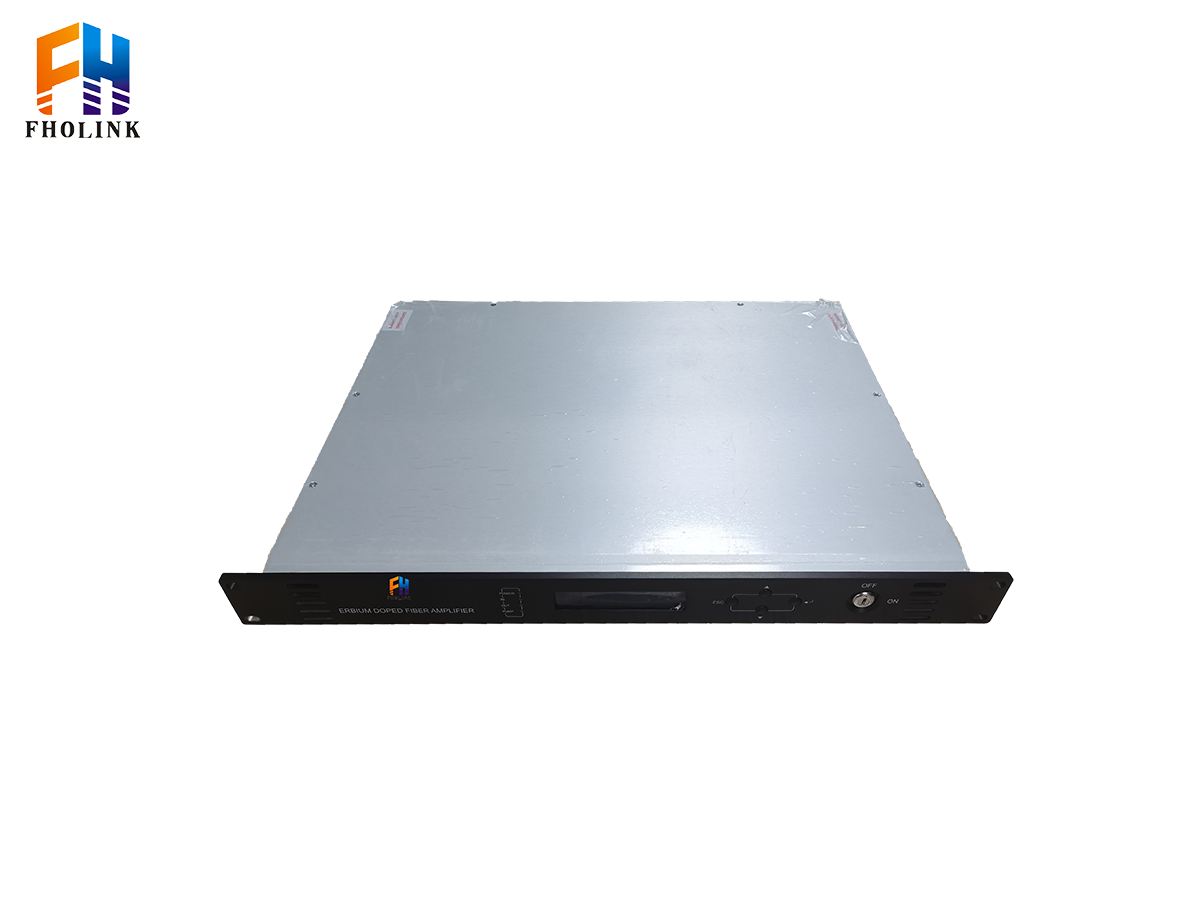

掺饵光纤放大器FH-EDFA-OBA&OPA通用放大器

福宏光通科技EDFA光纤放大器设备，主要用于光纤传输当中增强光信号。该产品是高平坦度、高稳定输出的多通道EDFA。该产品的核心部件是高可用性泵浦激光器和高性能增益平坦滤波器。产品采用独特的APC(自动功率控制)和ATC(自动温度控制)，具有高稳定输出、高增益平整度和高可靠性。通过专业设计的增益平坦化滤波器，使系统的平坦度和噪声达到最佳优化。该系统具有调节、显示方便、可靠、采用高稳定、高精度的单片机实现智能化。

文档下载

产品概述

联系我们

产品详情

产品特性

低噪音高平整度设计；
输出功率可调；
高精度ATC，保持系统稳定运行；
精密的AGC / APC电路，保证输出功率稳定；
严格按照贝尔科GR-1312-CORE要求进行设计。

技术参数

掺饵光纤放大器
产品型号	FH-EDFA-OBA&OPA
参数	Unit	Symb	Min	Typ	Max
工作模式	----	----	----	AGC	----
工作波长	nm	λc	1528	1550	1564
输出光功率	dBm	Po	-10	----	23
输入光功率	dBm	Pi	-35	----	12
增益	dB	G	8	----	30
噪声系数	dB	NF	----	4	6
平坦度	dB	GF	----	1	1.5
光功率/增益稳定性	dB	ΔPo	----	±0.05	±0.1
输入隔离度	dB	ISOi	30	----	----
输出隔离度	dB	ISOo	30	----	----
回波损耗	dB	RL	45	----	----
PDG	dB	PDG	----	----	0.3
偏振模色散PMD	ps	PMD	----	----	0.3
电功耗	W	P	----	----	10
工作温度	℃	TEMP	-5℃	----	55℃
工作相对湿度	Pa	ORH	5%		95%
电源	V	-48V DC or 220V AC
接口		LC/UPC or others
尺寸	MM	(W×L×H)480×350×40
