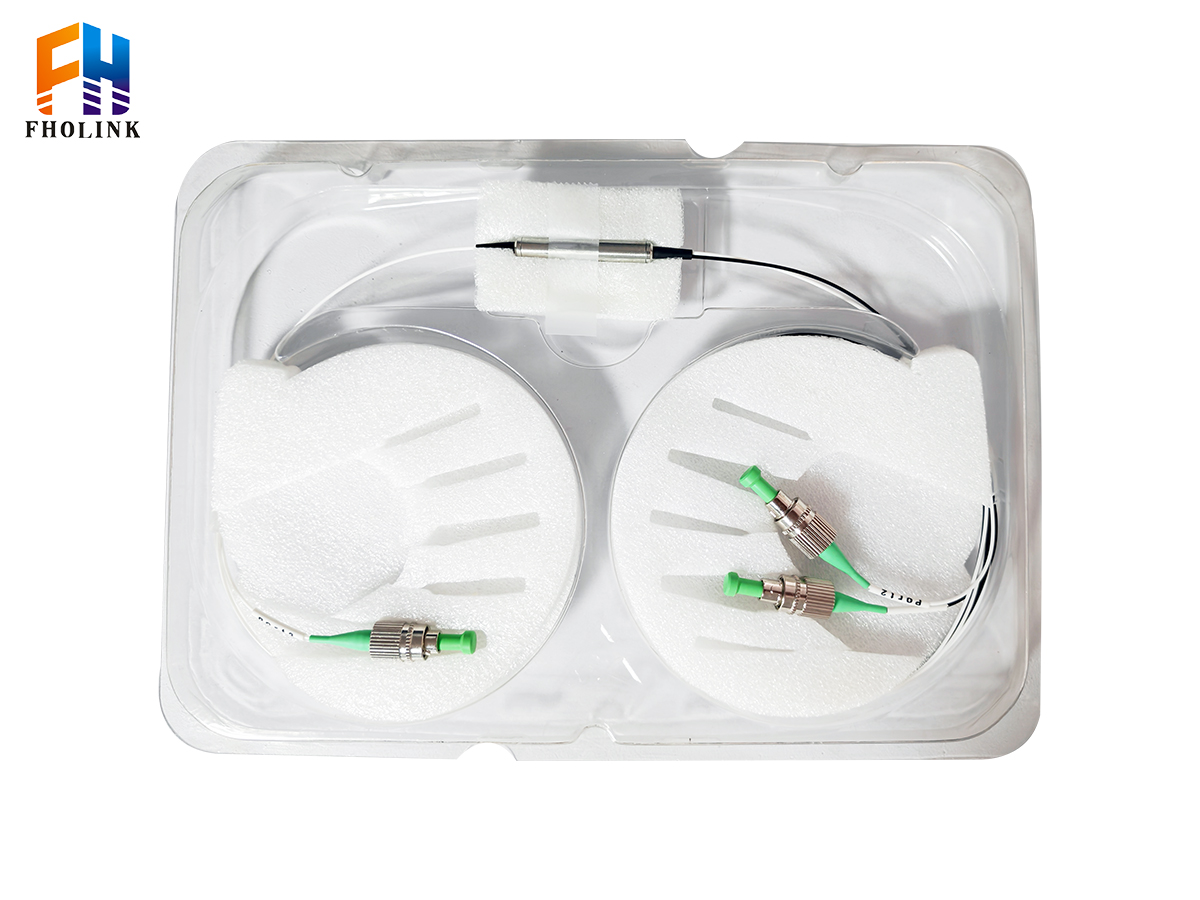

偏振光合束器&分束器（32&48&55）

偏振分束器（PBS）和偏振合束器（PBC）是功能互逆的一对光学器件，用于分离或合并非偏振光中的两个正交偏振分量（通常为P光和S光）。简单来说，它们就像一个“偏振光分路器/合路器”。
偏振分束器 (PBS)：将一束包含任意偏振态的入射光，分成两束偏振方向互相垂直的线偏振光。
偏振合束器 (PBC)：将两束偏振方向互相垂直的线偏振光合成为一束光。
关键点：两者的功能是完全互逆的。一个PBS如果反向使用，就是一个PBC；反之亦然。

文档下载

产品概述

联系我们

产品详情

产品概述

偏振分束器（PBS）和偏振合束器（PBC）是功能互逆的一对光学器件，用于分离或合并非偏振光中的两个正交偏振分量（通常为P光和S光）。简单来说，它们就像一个“偏振光分路器/合路器”。

偏振分束器 (PBS)：将一束包含任意偏振态的入射光，分成两束偏振方向互相垂直的线偏振光。

偏振合束器 (PBC)：将两束偏振方向互相垂直的线偏振光合成为一束光。

关键点：两者的功能是完全互逆的。一个PBS如果反向使用，就是一个PBC；反之亦然。

特性

高消光比，低插入损耗；
高回波损耗；
高稳定性和高可靠性；

应用

光纤激光器；
光纤传感器；
通信系统；
测试仪器；
光放大器；
保偏光学系统；

技术规格

参数	单位	规格
工作波长	nm	1310±40，1480±40，1550±40
插入损耗	dB	≤0.6
消光比	dB	≥20
回波损耗	dB	≥50
入射偏振方向	—	慢轴
工作功率	mW	≤500
拉伸负荷	N	≤5
工作温度	℃	-5 ~ +70
存储温度	℃	-40 ~ +85
光纤类型	—	端口1和2为保偏光纤，端口3为单模光纤；
光纤类型	—	或三个端口均为保偏光纤，或三个端口均为单模光纤
封装尺寸	mm	Ф5.5×L35

订购信息

产品名称	中心波长	光纤类型	尾纤套管	光纤长度	接头
S = 分束器（Splitter）	31 = 1310 nm	1 = 端口1、端口2为熊猫型保偏光纤，端口3为SMF-28单模光纤	1 = 裸光纤	1 = 1.0 m	0 = 无
C = 合束器（Combiner）	48 = 1480 nm	2 = 所有端口均为熊猫型保偏光纤	2 = 900 μm 松套管	2 = 1.5 m	1 = FC/PC
	55 = 1550 nm	3 = 所有端口均为SMF-28单模光纤		S = 指定	2 = FC/APC
					3 = SC/PC
					4 = SC/APC
					5 = LC/PC
					6 = LC/APC
					7 = ST
					S = 指定
