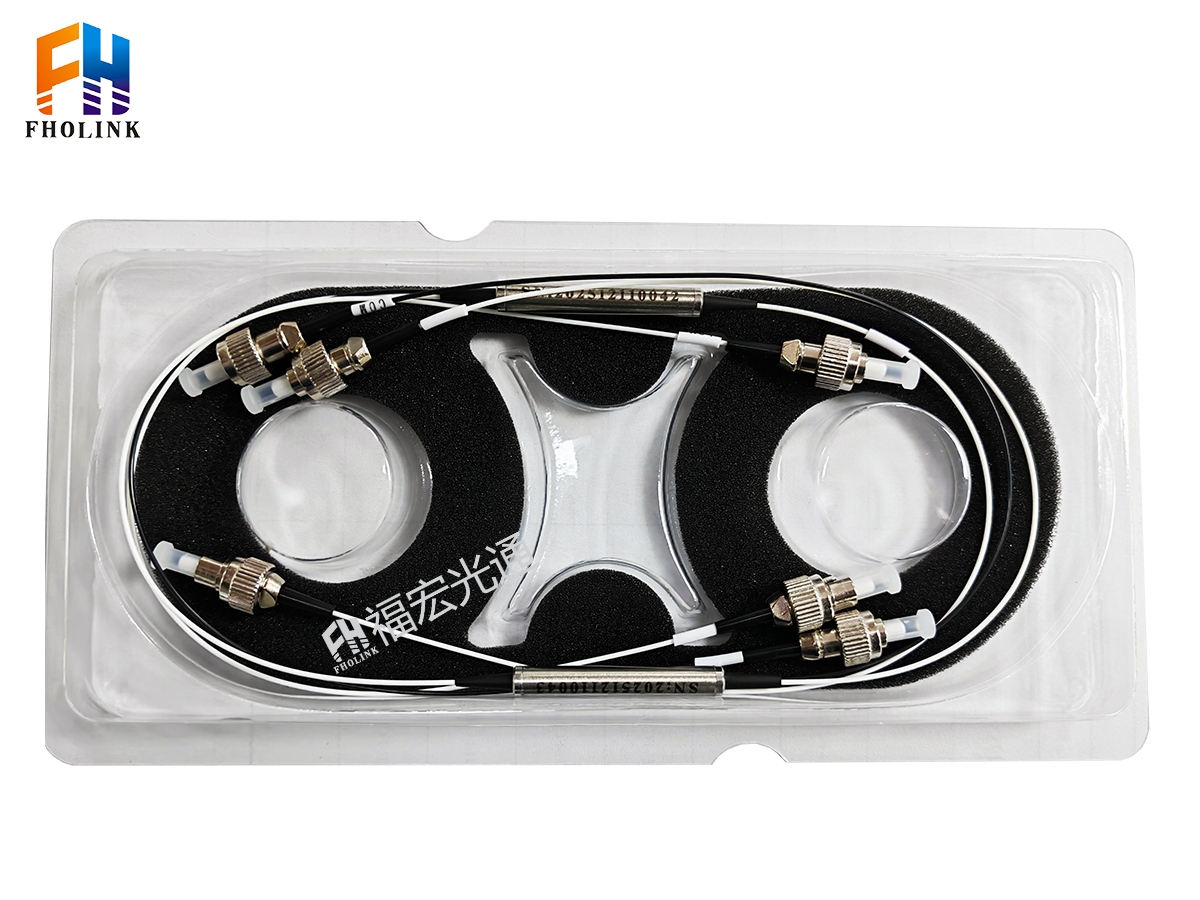

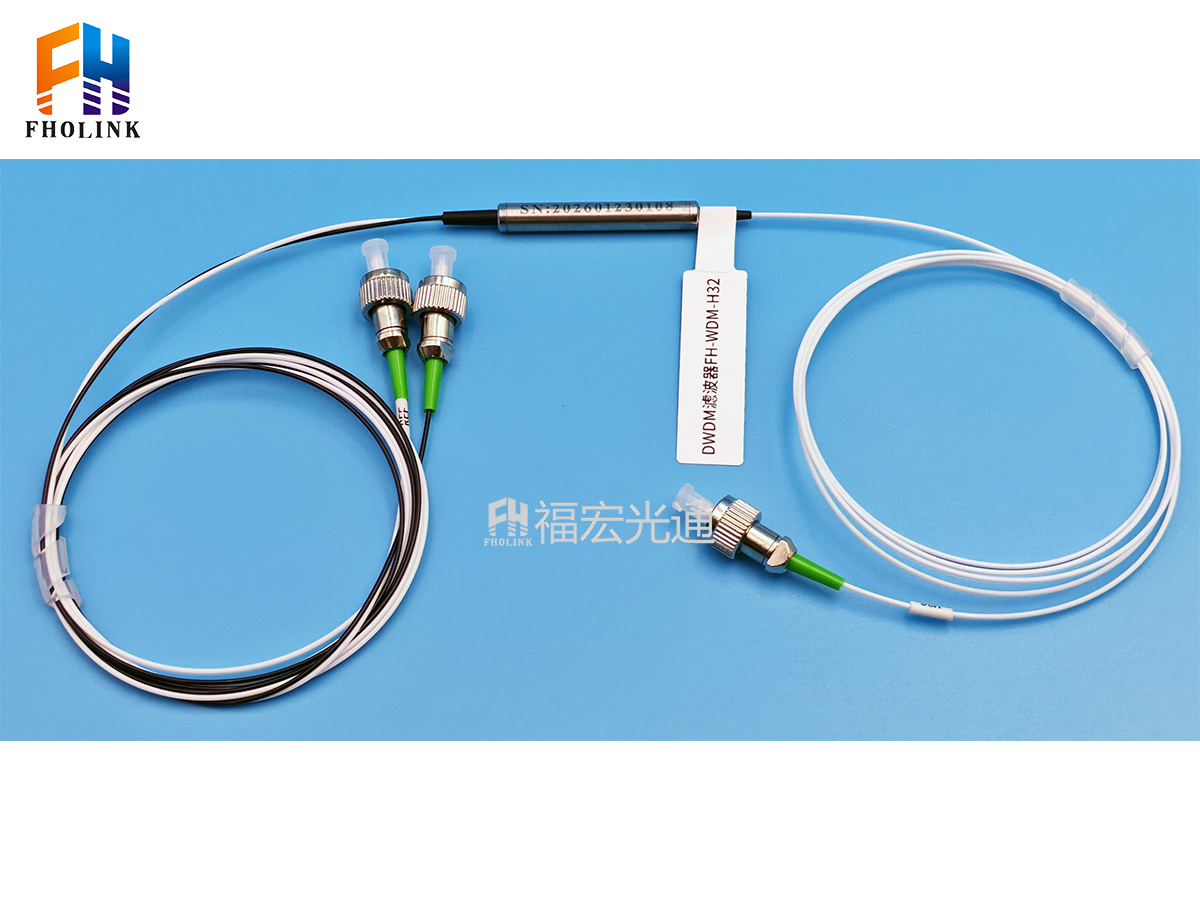

100G&200GHz DWDM 滤波器

DWDM滤波器是一种无源光器件，主要用于复用（合波）或解复用（分波）不同波长的光信号，从而实现在一根光纤上同时传输多路高速数据，是波分复用系统的核心元件。

文档下载

产品概述

联系我们

产品详情

简述

DWDM滤波器通常包含三个端口：公共端口(Common Port)、透射口(Pass Port)、反射口(Reflection Port)。

当混合光从公共端口进入，如果混合光当中包含有该滤波器对应的工作波长，则对应波长的光会从透射口出来（即滤波），其余波长的光则从反射端口出去。这个过程也称为解复用（分波）。相反，如果光从投射端口和反射端口进入，则两束光会从公共端口出来，这个过程称为复用（合波）。

福宏光通100GHz&200GHz DWDM滤波器采用成熟的多腔介质膜实现光的滤波，波长稳定性好，钢管式密封工艺封装，稳定性高。

特点

低插入损耗

高隔离度

高稳定性和可靠性

产品应用

DWDM波分设备生产

设备集成

高效科研

实验测试

技术参数

100GHz & 200GHz DWDM滤波器
参数		单位	数据
通道间隔		GHz	100	200
波长范围		/	C- or L-band ITU channels 186.6 to 196.1 THz
典型波长		/	C21-C60；H21-H60
通带		nm	±0.11	±0.25
通频带波动	透射口	dB	≤0.40
	反射口	dB	≤0.20
插入损耗	透射口	dB	≤1
	反射口	dB	≤0.40
隔离度	透射口	dB	≥30
	反射口	dB	≥12
偏振相关损耗		dB	≤0.2
偏振模色散		ps	≤0.2
方向性		dB	≥50
回波损耗		dB	≥45
额定功率		mW	500（常规款），可定制其他高功率款
拉伸负荷		N	≥5
工作温度		⁰C	-5 to 70
储存温度		⁰C	-40 to +85
光纤类型		/	SMF-28e
光纤长度		m	默认1m，可定制其他长度0.5/1/1.5/2m
封装尺寸		mm	∅5.5 x 34(L34 适用于裸纤)，可定制其他尺寸
			∅5.5 x 38(L38 适用于900um 套管)，可定制其他尺寸
接头		/	默认FC/APC，可定制其他接头LC/SC

注：在常温条件下，不包括连接器，熔接器及端面损耗。

订购信息（例如：FH-DWM-F-1-C23-2-2-2）

产品名称

频率

中心波长

套管

纤长

连接头

FH-DWDM-F

1=100GHz;

2=200GHz;

C21;

H21;

C22;

H22;

C23;

H23;

……

1=250um Fiber

2=900um Fiber

3=Others

1=0.5m

2=1.0m

3=1.5m

4=Others

0=无

1=FC/UPC

2=FC/APC

3=SC/UPC

4=SC/APC

5=LC/UPC

6=LC/APC

7=Others

On ITU grid in C-band

Channel	Frequency (THz)	Wavelength (nm)	Channel	Frequency (THz)	Wavelength (nm)
H60	196.05	1529.163	C60	196	1529.553
H59	195.95	1529.944	C59	195.9	1530.334
H58	195.85	1530.725	C58	195.8	1531.116
H57	195.75	1531.507	C57	195.7	1531.898
H56	195.65	1532.290	C56	195.6	1532.681
H55	195.55	1533.073	C55	195.5	1533.465
H54	195.45	1533.858	C54	195.4	1534.250
H53	195.35	1534.643	C53	195.3	1535.036
H52	195.25	1535.429	C52	195.2	1535.822
H51	195.15	1536.216	C51	195.1	1536.609
H50	195.05	1537.003	C50	195	1537.397
H49	194.95	1537.792	C49	194.9	1538.186
H48	194.85	1538.581	C48	194.8	1538.976
H47	194.75	1539.371	C47	194.7	1539.766
H46	194.65	1540.162	C46	194.6	1540.557
H45	194.55	1540.953	C45	194.5	1541.349
H44	194.45	1541.746	C44	194.4	1542.142
H43	194.35	1542.539	C43	194.3	1542.936
H42	194.25	1543.333	C42	194.2	1543.730
H41	194.15	1544.128	C41	194.1	1544.526
H40	194.05	1544.924	C40	194	1545.322
H39	193.95	1545.720	C39	193.9	1546.119
H38	193.85	1546.518	C38	193.8	1546.917
H37	193.75	1547.316	C37	193.7	1547.715
H36	193.65	1548.115	C36	193.6	1548.515
H35	193.55	1548.915	C35	193.5	1549.315
H34	193.45	1549.715	C34	193.4	1550.116
H33	193.35	1550.517	C33	193.3	1550.918
H32	193.25	1551.319	C32	193.2	1551.721
H31	193.15	1552.122	C31	193.1	1552.524
H30	193.05	1552.926	C30	193	1553.329
H29	192.95	1553.731	C29	192.9	1554.134
H28	192.85	1554.537	C28	192.8	1554.940
H27	192.75	1555.343	C27	192.7	1555.747
H26	192.65	1556.151	C26	192.6	1556.555
H25	192.55	1556.959	C25	192.5	1557.363
H24	192.45	1557.768	C24	192.4	1558.173
H23	192.35	1558.578	C23	192.3	1558.983
H22	192.25	1559.389	C22	192.2	1559.794
H21	192.15	1560.200	C21	192.1	1560.606
