多模DTS一体化模块

分布式光纤传感系统将光纤作为传感器，基于瑞利散射、布里渊散射和拉曼散射的产生机制，利用光时域反射（Optical Time Domain Reflectometer，OTDR）技术实现对光纤周边物理量（温度、振动或应力等）的测量、分析、监控和定位。
多模DTS（Distributed Temperature Sensing，分布式温度传感）主要是基于拉曼散射对温度的敏感性，利用光时域反射（OTDR）原理，使用光纤作为传感器对光纤周边温度实时监测，监测长度最大可达15km。

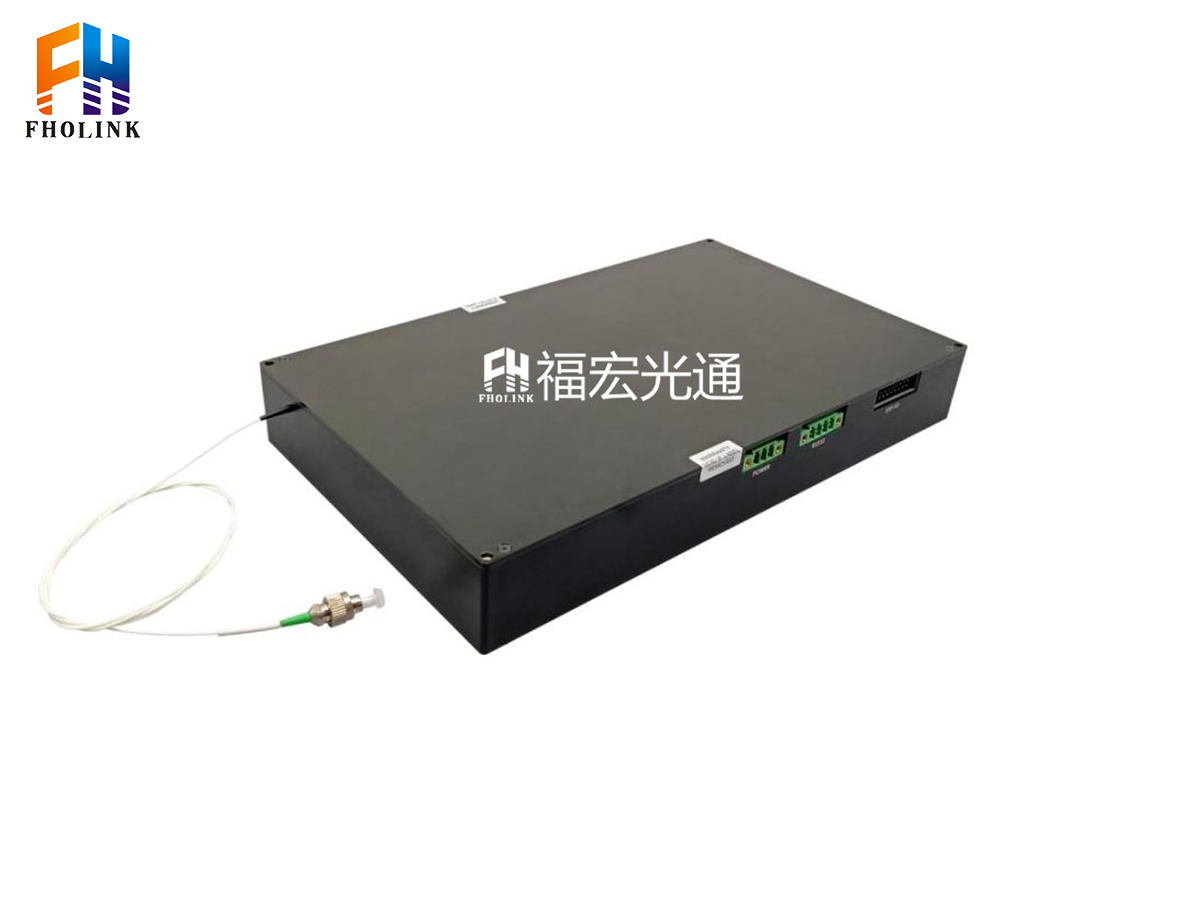

福宏光通科技多模DTS一体化模块，内部集成 DTS 拉曼光源、WDM、APD 探测器和采集卡，网口直接输出温度信息。该模块集成度高，尺寸小，可靠性高，适用于分布式光纤温度传感系统。

文档下载

产品概述

联系我们

产品详情

产品特性

内置采集卡测温算法，直接输出温度；
探测距离较长，可达30km;
配合客户整机方案，缩短研发进度；

技术参数

参数	指标（常规款）	指标（高性能款）	单位
型号	FH-DTS-15	FH-DTS-05
最大测量距离	15	5	km
典型测量距离	10	2	km
采样分辨率	0.4	0.1	m
空间分辨率	1	0.3	m
定位精度	±1	±0.2	m
温度精度	±2		℃
温度分辨率	0.1		℃
温度测试范围	-20 ～ +120		℃
备注	可配合多通道光开光，例如 14 光开关或者 18 光开关

参数		指标	备注
电性指标	供电电压	DC +12V/GND
电性指标	功耗	<25W	全温
机械尺寸	结构尺寸	25015035mm
机械尺寸	尾纤类型	62.5μm 多模	可定制
通讯类型	输出	RS485	Modbus 协议
	输出	RJ45	UDP/TCP-IP
	软件界面	输出温度信息
