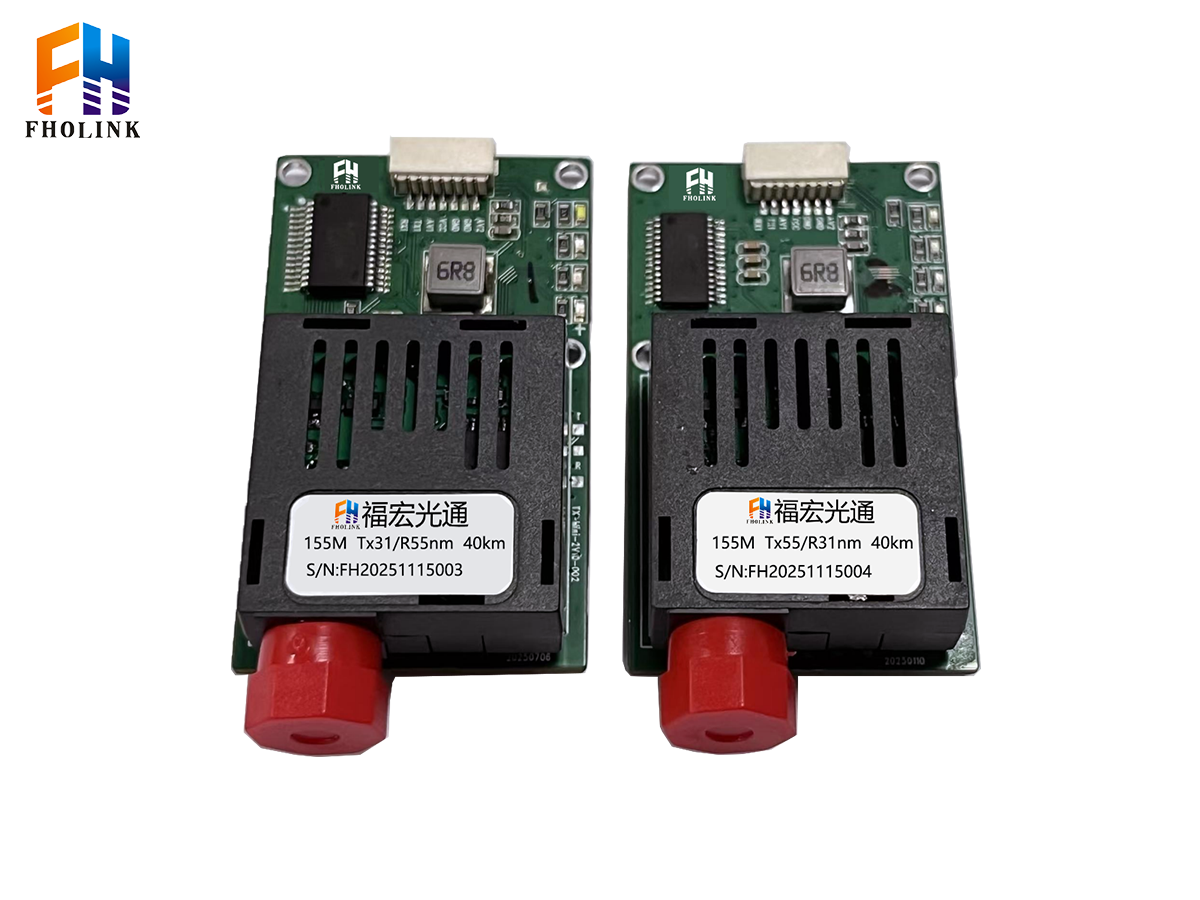

FPV (W7)无人机专用光端机，支持2路视频信号回传

FPV (W7)无人机专用光端机，采用高性价比的国产 FPGA，利用光纤传输技术，实现 CVBS视频信号与 TTL 控制信号的长距离无损传输，让画面输出更加流畅。最远传输距离可达 120公里，适用于无人机竞速、航拍、工业巡检等复杂电磁环境场景。

文档下载

产品概述

联系我们

产品详情

产品概述

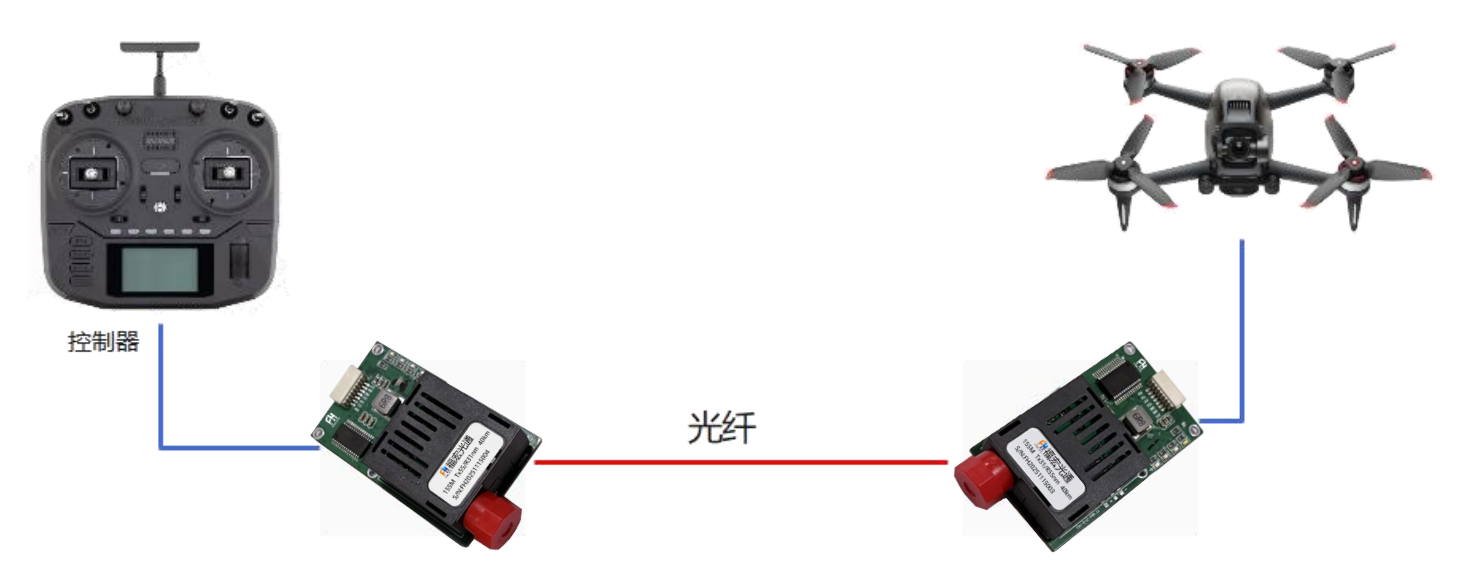

产品分为天空端（TX1310nm）和地面端（RX1550nm）两部分，成对使用。天空端连接无人机，地面端连接控制器。通过光纤作为高速、低延迟的数据传输媒介，实现了无人机拍摄的高清视频信号实时回传至地面控制站，为飞行员提供身临其境的飞行体验。光纤传输以其超大带宽、超强抗干扰性和极低延迟的特性，极大地提升了 FPV 无人机的性能和应用范围。

功能特性

适用于模拟摄像头、CVBS 摄像头；
光纤介质类型为单模单纤，默认FC接口；
光通信技术能有效抵御电磁干扰；
可同时接2路视频；
工作温度可在-20~70℃范围内；
设备安全可靠、性能稳定、整体轻量化；
抗干扰能力强、传输带宽大、距离远；
支持 CVBS 视频信号与 TTL/UART 控制信号的同步传输；

产品规格

光纤传输模块天空端（OTM-SSD）
供电方式	DC5V~16V	产品规格	54.5 * 29 * 13 mm
工作温度	-20~70℃	存储温度	-40~80℃
功耗	< 3W	光纤接口	FC 接口
光纤类型	单模-单纤	数据接口	SH1.0* 7PIN
速率	100Mbps	视频制式	NTSC/PAL
工作波长	1310nm/1550nm	数据方向	单向
传输距离	0~120km	数据格式	TTL(UART)


光纤传输模块天空端（OTM-GSD）
供电方式	DC5V~16V	产品规格	54.5 * 29 * 13 mm
工作温度	-20~70℃	存储温度	-40~80℃
功耗	< 3W	光纤接口	FC 接口
光纤类型	单模-单纤	数据接口	SH1.0* 7PIN
速率	100Mbps	视频制式	NTSC/PAL
工作波长	1550nm/1310nm	数据方向	单向
传输距离	0~120km	数据格式	TTL(UART)
